But

Définir les paramètres angulaires, qui permettent à TopSolid'Cam de calculer le contour enveloppe d’une pièce de révolution présentant des protubérances et destinée à être usinée par des opérations de tournage.

Cette fonction ne créée pas à proprement parler le solide réellement usinable, mais un solide virtuel sur lequel les usinages peuvent s’appuyer.

Fonctionnement

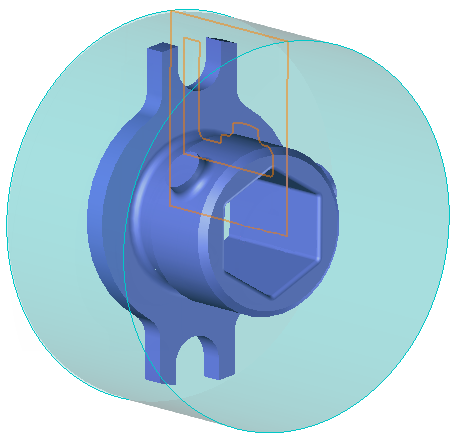

Par défaut, TopSolid calcule en automatique cette section enveloppe.

- Il existe deux modes de calcul automatique, ils sont basés respectivement sur des calculs "Parasolid" ou sur des calculs "TopSolid".

Il suffit de cliquer sur le bouton "Prévisualiser" pour voir le résultat.

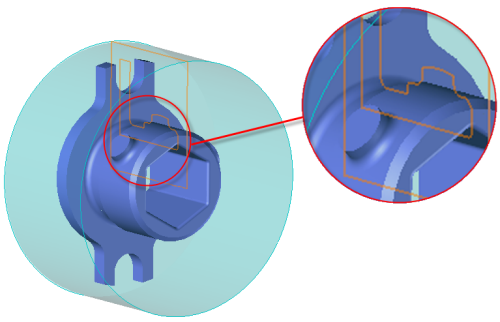

Dans l'exemple ci-dessous on distingue bien que le profil enveloppe calculé automatiquement par TopSolid prend en compte le bossage.

Il est possible de définir manuellement ces sections  (peut permettre de gagner du temps):

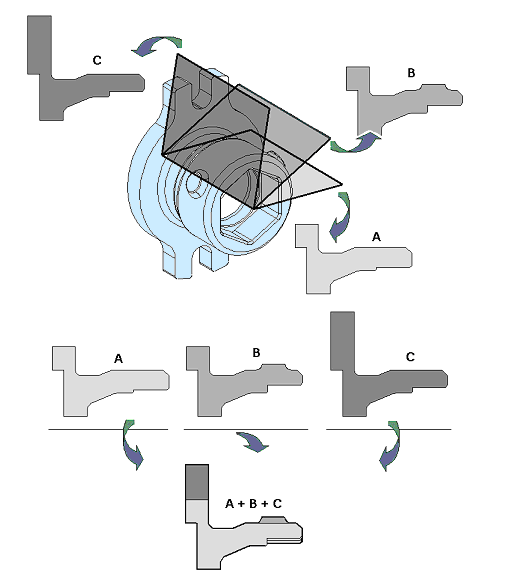

- "Par angle" permet de choisir les angles avec lesquels TopSolid définira le profil enveloppe. Pour calculer la section résultante TopSolid additionnera toutes les sections que nous aurons ajoutées manuellement.

Dans l'exemple ci dessous on choisit trois angles pour avoir les sections A,B et C., TopSolid les utilise pour définir la section A+B+C

- Il est aussi possible de définir manuellement un profil que l'on utilisera: "Par profil" permet de sélectionner ce profil qui sera utilisé comme profil enveloppe.
