Modification du brut
|
|
Modification du brut |
But
Cette fonction est accessible à tout moment depuis le menu annexe. Elle permet de changer le brut présent dans une gamme d'usinage.
Ce nouveau brut sera pris en compte pour le calcul des trajectoires situées après l'opération du brut dans l'arbre des opérations.
On peu très bien déplacer le niveau de l'étape d'usinage pour insérer le nouveau brut à l'endroit désiré. Toutes les opérations se trouvant après seront à rejouer et tiendront compte de ce nouveau brut.
|
|
Il est donc possible de pouvoir définir plusieurs bruts. Le brut qui reste visible étant toujours le dernier de la gamme opératoire. La simulation ou la vérification prennent bien entendu en compte les brides à visualiser en fonction de leur présence dans le tri des opérations
|
|

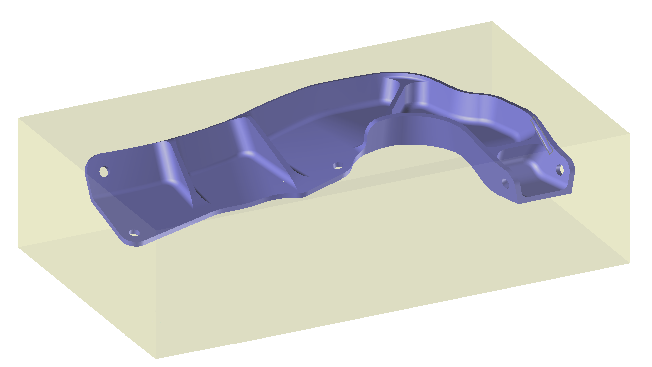

Ancien brut
|

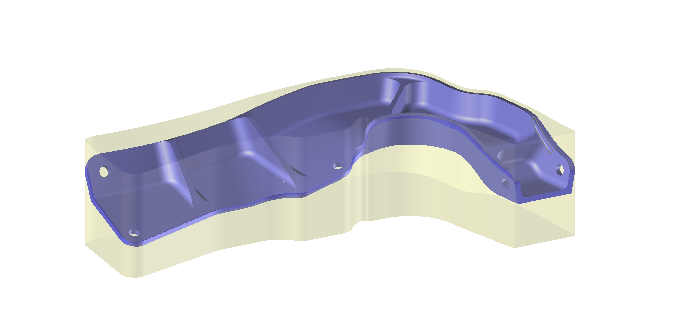

Nouveau brut
|
État de l'arbre des opérations:
|
Ancien brut
|
Nouveau brut
|
La plu part du temps cette fonction est utilisée après récupération d'un brut ayant subit diverses opérations d'ébauche où l'on applique une ou plusieurs opérations de reprise.
A tout moment dans la gamme d'usinage on peut donc modifier le brut à prendre en compte.
Une fois dans le menu de la gestion de l'environnement les icônes suivantes apparaissent.
|
|
Géométrie
C'est avec cette icône que l'on accède au choix du brut Après avoir affiché l'entité à l'écran. Visuellement les éléments sélectionnés changent de couleur.
|
|
|
Commentaires
Il comprend deux onglets:
|
