Gravage de profils |
Cette commande permet de déformer des profils à partir d'une image en nuance de gris.
Étapes de création / Utilisation :
Choisissez la commande Esquisse 3D > Opérations > Gravage de profils... à partir du menu déroulant.
Sélectionnez l'image en nuance de gris.
Sélectionnez les profils à déformer à partir du bouton Saisies spéciales.
Entrez la valeur du Z minimal (le profil sera déformé jusqu'à cette valeur lorsqu'il surplombe un noir parfait).
Entrez la valeur du Z maximal (le profil sera déformé jusqu'à cette valeur lorsqu'il surplombe un blanc parfait).
Validez avec .
|

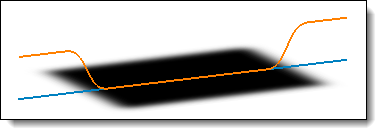

Gravage de profil avec Z min = 0mm et Z max = 20mm. Le dégradé de couleur entre le blanc et le noir engendre une pente. |
|
Le plan de référence de l'opération de Gravage est celui de l'image. |
Options disponibles:
Inverser l'échelle :
|
Inversion de la correspondance des nuances de gris entre le Z minimal et le Z maximal. Le noir parfait est alors associé au Z maximal et le blanc parfait est associé au Z minimal.
|
Utiliser l'échelle relative :
|
En échelle absolue, la plage de brillance est comprise entre [0 ; 1]. TopSolid va associer un point de passage du profil déformé à une nuance de gris dans cette plage. Mais si l'image à traiter à une zone de brillance comprise entre, par exemple, [0.4 ; 0.8] alors l'amplitude de déformation sera moins importante. En échelle relative, on s'assure que toutes les nuances auront un point de passage associé car ils seront répartis sur la plage de brillance relative à l'image à traiter.
|
Informations complémentaires :
L'élément ainsi créé est une opération, sa mise à jour est effectuée après la résolution de l'esquisse.
Cet élément n'est donc pas visible lors de l'édition de l'esquisse et il ne peut pas être limité par un élément de l'esquisse ni servir de limitation à un élément de l'esquisse.
