Prolongement

Cette commande permet d'étendre les bords d'une surface.

Étapes de création / Utilisation :

Cliquez sur l'icône ou choisissez la commande Surface > Prolongement... à partir du menu déroulant.

Sélectionnez les arêtes de bord d'une face ou sélectionnez une face si vous souhaitez prolonger tous les côtés de la face.
Choisissez le mode de calcul de la longueur de prolongement :

Mode Longueur : La valeur du prolongement est saisie manuellement.

Mode Forme : La surface est prolongée jusqu'à la première intersection avec les faces d'une forme.

Dans ce mode, la forme sélectionnée doit absolument dépasser de la face à prolonger.

Mode Face : La surface est prolongée jusqu'à l'intersection avec une face.

Validez avec le bouton .

Il n'est pas possible de sélectionner des arêtes de bord appartenant à différentes formes.

Options disponibles:

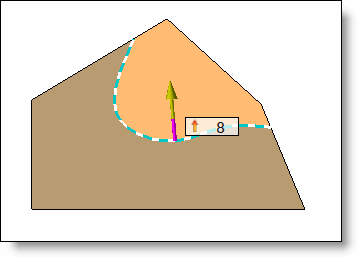

Le mode Linéaire permet de faire un prolongement en tangence tandis que le mode Courbure permet également de respecter la courbure de la face.

Modifier les faces :

Cette commande peut soit créer des nouvelles faces (option décochée), soit modifier les faces de référence (option cochée). Par exemple, si la face est prolongée de 5mm est que l'option est décochée, la face initiale ne change pas, mais une deuxième face d'une longueur de 5mm est créée en prolongement de la première. Si l'option est cochée la face est prolongée de 5mm.

Type des bords :

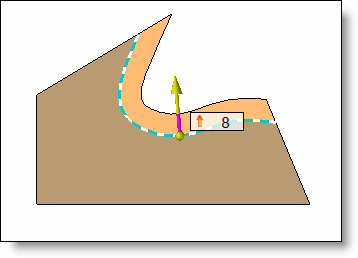

Exact : Les bords du prolongement représentent une mesure exacte de la distance à partir des bords d'origine.

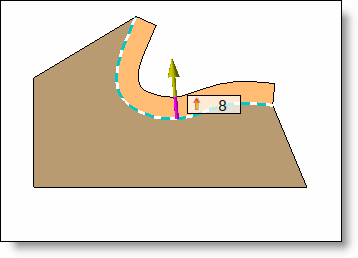

Approximatif : Les bords du prolongement représentent une mesure approximative de la distance à partir des bords d'origine. Seule la longueur des bords latéraux est exacte.


Exact	Approximatif

Arête latérale :

Automatique : TopSolid choisit pour chaque arête la méthode la plus adaptée.
Suivant l'arête adjacente : L'arête latérale du prolongement est créée suivant l'arête adjacente et/ou son extension.
Orthogonal à l'arête de base : L'arête latérale est créée orthogonale à l'arête de base.


Suivant l'arête adjacente	Orthogonal à l'arête de base

Cette option ne s'applique qu'aux extrémités d'une chaîne d'arêtes. Dans les exemples ci-dessus, si les faces sont cousues, seules les arêtes latérales de départ et d'arrivée sont impactées.
