Analyser profil









Cette commande permet d'analyser un profil (nom, type, nombre d'éléments, longueur, surface, etc...) et ses éléments constitutifs.



Étapes de création / Utilisation :



Cliquez sur l'icône ou choisissez la commande Analyse > Analyser profil... à partir du menu déroulant.



  1. Sélectionnez le profil à analyser.

  2. Sélectionnez un repère de référence, par défaut le repère absolu sélectionné.

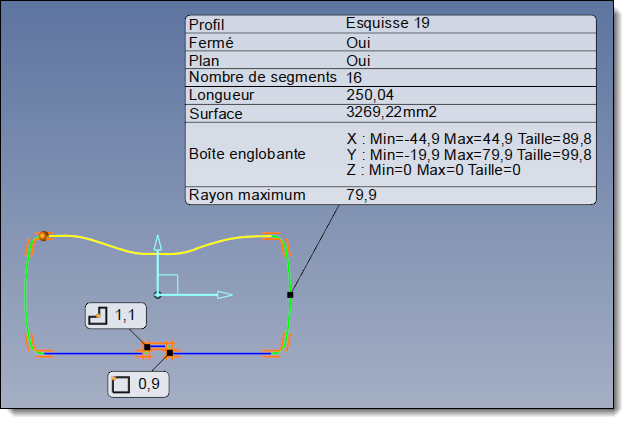

Le résultat est affiché dans la zone graphique avec :







Si le profil est ouvert, le sens de parcours est matérialisée par un petit cône orange placé à la fin du profil :

Si le profil est fermé, l'origine est matérialisée par une petite sphère orange :

Si le profil est plan, une étiquette est positionnée sur chaque rayon minimum (interne et externe) :





Options disponibles:







  • Cliquez sur une couleur pour accéder à la palette de couleurs et en choisir une autre.

  • Cliquez sur l'icône pour sélectionner la couleur d'un élément depuis dans la zone graphique.

  • Cliquez sur l'icône pour supprimer la couleur définie, les segments seront alors affichés en couleur noire.







  • L'option Conserver les analyses permet de garder les résultats (couleurs et étiquettes) des analyses précédentes.

  • L'option Précision permet de régler le nombre décimales à afficher dans les étiquettes.

  • La rubrique Unités permet de régler l'unité d'affichage des longueurs et des surfaces. Pour les longueurs, l'option Afficher l'unité permet d'afficher le symbole de l'unité sélectionnée dans les étiquettes.

  • L'option Tolérance angulaire permet de régler le seuil de détection de la tangence ou de la perpendicularité entre 2 segments.
