Motif symétrique

Cette commande permet de définir le motif symétrique utilisable dans une répétition d'esquisse.

Étapes de création / Utilisation :

Sélectionnez le type de symétrie. (Axe, point, axe double).
Sélectionnez l'entité géométrique correspondante.( Axe ou 2 axes, point).
Validez en cliquant sur .

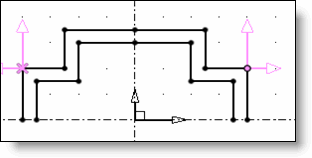

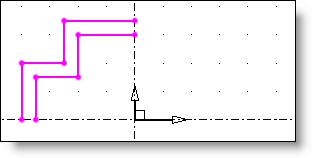

Profils à répéter	Profils répétés par symétrie axiale

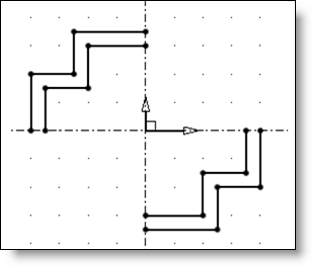

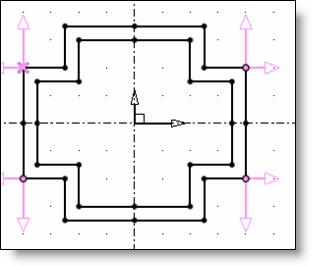

Profils répétés par symétrie 2 axes	Profils répétés par symétrie par point

Options disponibles :

La partie paramètres d'affichage permet de définir la position de la visualisation du motif.

Sélectionnez le point de départ.

Il est aussi possible de sélectionner un motif 3D dans les cas suivants :

Si le mode Projection est actif, TopSolid vérifie que les transformations projetées sont valides.

Si le mode Projection n’est pas actif, il faudra que le motif 3D soit « plan » (son déplacement reste dans un même plan parallèle au plan de l’esquisse).

Modifications :

Il est possible de modifier la répétition en l'éditant par le menu contextuel.
