Courbe par formule
|
Courbe par formule |
Cette commande permet de créer une courbe 2d en donnant ses équations cartésiennes.
Étapes de création / Utilisation :
Choisissez la commande Esquisse 2D > Opérations > Courbe par formule... à partir du menu déroulant.
Entrez les formules suivant les axes X et Y de votre courbe.
Entrez les intervalles minimum et maximum du paramètre t.
|
|
|
Cette commande ne gère pas les courbes non-continues en tangence. Il faut donc s'assurer que les formules saisies produisent bien une courbe de type G1 dans l'intervalle spécifié (pas de cassure ou de point de rebroussement) |
|
La commande contextuelle tolérance permet de modifier cette approximation. |
Options disponibles :
Tolérance :
Exemples :
Parabole |

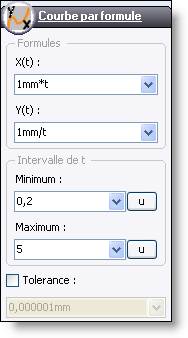

Hyperbole |
||
|---|---|---|---|
Équations |
Courbe |
Équations |
Courbe |
|
|
|
|
Sinusoïde |

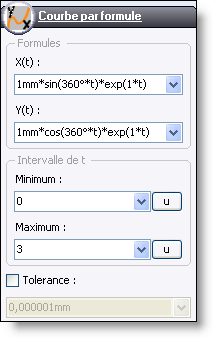

Spirale logarithmique |
||
|---|---|---|---|
Équations |
Courbe |
Équations |
Courbe |
|
|
|
|
Came |
|

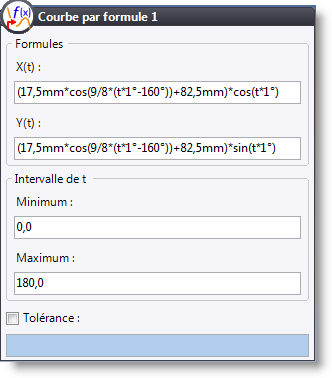

Équations 0°<a<160° R=(17,5mm*cos(9/8*(a-160°))+82,5mm) |
Courbe |
|
|
