Résultat des réactions
|
Résultat des réactions |
Cette commande permet de vérifier la cohérence des résultats en affichant les réactions.
Étapes de création / Utilisation :
Cliquez sur l'icône
ou choisissez la commande Résultats >
Résultat des réactions... à partir du menu déroulant.
Le résultat des réactions suivant les 3 axes est indiqué dans le dialogue.

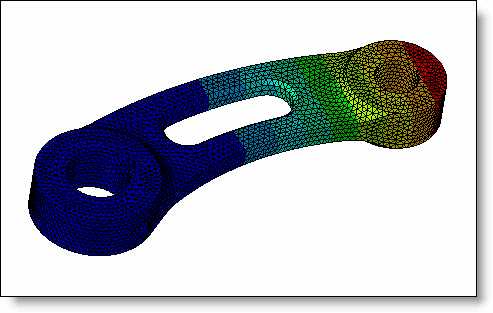

Le déplacement maximum est indiqué sur le graphique.
Options disponibles:
Combinaison :
Lorsque le document de préparation d'analyse contient au moins une combinaison, le résultat d'analyse exploitera uniquement celle-ci pour résoudre les contraintes.
Les différentes
options disponibles dans cette zone sont expliquées ici
.
Palette de couleurs :
|
La palette de couleurs permet de modifier l'échelle des couleurs pour l'adapter à la géométrie de la pièce et ainsi pouvoir visualiser plus facilement de faibles variations de la norme de déplacements. Le "-" ou le "+" sous la plage des couleurs, permettent de diminuer ou d'augmenter des graduations. En cliquant sur les petits carrés de couleurs sous la plage de couleurs, l'échelle peut être discrète (par étapes) ou continue.
|
