Feuillure









Liens / Vidéos :





Cette commande permet d'effectuer une opération de feuillure .



Étapes de création / Utilisation :



Choisissez la commande Bois > Feuillure ... à partir du menu déroulant (pour un document pièce ou assemblage)

Pour un document Panneau , utilisez la commande Modélisation > Feuillure ...





  1. Choisissez le mode Plan ou Direction Fixe, en fonction de ce choix choisir un plan ou une direction dans la zone graphique ou dans le menu déroulant.



Le mode Plan correspond à un usinage dans lequel l'axe de l'outil est perpendiculaire à la face de référence .

Le mode Direction Fixe permet d'imposer l'orientation de l'axe de l'outil indépendamment de sa trajectoire. Ce mode est utilisé dans le cas d'une face non plane,  pour une feuillure 3D par exemple.







  1. Sélectionnez une ou plusieurs trajectoires. Choisissez si vous voulez joindre les arrêtes ou non. Si les arêtes ne sont pas jointes cela créera dans le document de post traitement deux MF et deux opérations de feuillures.

  1. Sélectionnez la forme à modifier.

  2. Choisissez le mode Fraise ou Scie. Définissez ensuite la largeur et la profondeur.





Options disponibles:





Permet de définir une Limitation d'entrée et/ou une Limitation de sortie aux extrémités de la rainure.

Cette limitation peut être positionnée par rapport à l'axe de l'outil ou par rapport à l'arrête de l'outils.





Limitation d'entrée ou de sortie de 15mm positionnée par rapport à l'arrête de l'outils .

Limitation d'entrée ou de sortie de 15mm positionnée par rapport à l'axe de l'outils.

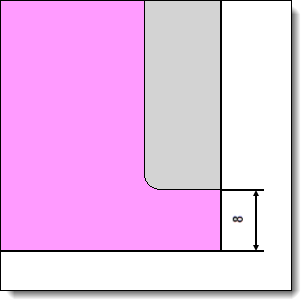

Rayon vertical: Le Rayon vertical doit être utilisé seulement s'il y a une limitation d'entrée et/ou sortie (disponible seulement pour le mode Fraise).



Avec Rayon vertical de 2mm, limitation d'entrée de 10mm alignée à l'arrête de l'outils.

Avec Rayon vertical de 2mm, limitation d'entrée de 10mm alignée à l'axe de l'outils.





Rayon de fond : Permet de définir un rayon de fond ( disponible seulement pour le mode fraise)



Angle: Permet de définir un angle à l'opération de feuillure.



Coins arrondis: Permet de modifier la géométrie des coins.



Avec option Coin Arrondis non activée

Avec option Coin Arrondis activée



Procédé d'usinage :



 Cette option vous permet d'assigner un procédé d'usinage à l'opération. Ce procédé d'usinage pourra ensuite être récupéré par TopSolid'Cam. Il peut également assigner une couleur à l'opération.

      1. Sélectionnez dans la liste déroulante, un document de procédés d'usinage.

      2. Choisissez un procédé dans la liste déroulante.
