Etat d'arête









Liens / Vidéos :





Cette commande permet de créer une note d'état d'arête compatible avec la norme ISO 13715.



Étapes de création / Utilisation :



Choisissez la commande Habillage > Etat d'arête... à partir du menu déroulant.



  1. Sélectionnez le type d'indication (Global, Individuel ou Profil).

  2. Sélectionnez le style d'état d'arête à utiliser.

  3. Si le type d'indication utilisé est autre que Global, sélectionnez les éléments à repérer.

  4. Validez le dialogue.







Options disponibles:







Permet de spécifier le symbole d'état d'arête à utiliser :

  • Global : permet de définir un symbole général (à placer dans un cartouche par exemple).

3 symboles sont disponibles pour ce type :

Toutes les arêtes

Arêtes externes uniquement

Arêtes internes uniquement



Symbole additionnel : si, dans le cadre d’une indication globale, il est nécessaire de faire ressortir qu’un autre état est requis pour certaines arêtes ailleurs dans le dessin, une indication supplémentaire doit figurer, entre parenthèses, à droite de l’indication générale. Cette option permet d'ajouter ces parenthèses.

Symbole additionnel



  • Individuel : permet de définir un symbol pour une arête spécifiée. Au moins une déviation doit être définie dans ce mode.

Symbole de type Individuel



  • Profil : permet de définir un symbole commun pour toutes les arêtes d'un profil. Au moins une déviation doit être définie dans ce mode.

Symbole de type Profil











Pour chaque direction il est possible de définir une déviation. Si elles sont toutes les deux identiques elles sont affichées dans le coin sinon elles sont affichées en haut (pour la déviation verticale) ou à droite (pour la déviation horizontale).



  • Déviation limitée :

    • Si l’une des valeurs est 0, elle n’est pas affichée.

    • Si la déviation maximum est le symétrique par rapport à 0 de la valeur minimum alors le symbole ± est utilisé.

Déviation verticale et déviation horizontale limitées, identiques et symétriques

Déviation verticale avec limite max de 0.2mm et limite min de 0mm

Déviation verticale avec limite max de 0.2mm et limite min de 0mm et déviation horizontale max de 0.2mm et min de -0.1mm



  • Déviation Illimitée :

Aucune limite affichée dans la note. Seul le symbole - (enlèvement) ou + (excès) est ajouté.

Déviation verticale illimitée de type Enlèvement

Déviation verticale illimitée de type Excès









Cette option permet de définir le tracé du symbole.

Les paramètres sont définis en facteur de hauteur de police.

  • Taille du symbole : permet de définir la hauteur et la largeur du coin (valeur H ci-dessous).

  • Ecart du coin : permet de définir la position du coin et des textes du symbole par rapport au point en bas à gauche (valeur a ci-dessous).

  • Rayon du cercle pour toutes les arêtes : permet de définir le rayon du cercle lorsque le symbole utilise le type d'indication Profil.

  • Distance de l'indicateur global : permet de définir la longueur de la flèche lorsque le symbole utilise le type d'indication Global.

  • Ecart entre parenthèses : permet de définir la distance entre le symbole et les parenthèses lorsque le symbole utilise le type d'indication Global et additionnel.

  • Couleur de l'indicateur global : permet de définir la couleur de l'indicateur arêtes externes ou arêtes internes lorsque le symbole utilise le type d'indication Global.

  • Epaisseur du trait de l'indicateur global : permet de définir l'épaisseur du trait de l'indicateur arêtes externes ou arêtes internes lorsque le symbole utilise le type d'indication Global.

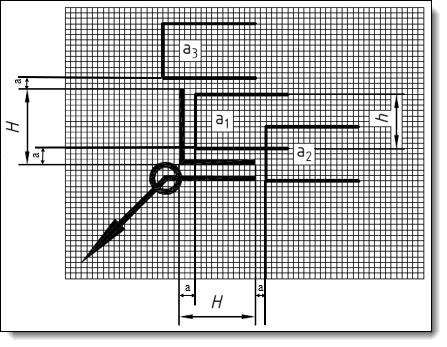

Schéma de taille du symbole.

h étant la hauteur de police, référence des autres facteurs.









  • Police : affiche le nom et la taille de la police utilisée. Cochez l'option Police pour activer le bouton et ainsi modifier les réglages (police, style, taille, effets, ...).

  • Format d'unité : affiche le nombre de décimales des valeurs des limites de déviation. Cochez l'option Format d'unité pour activer le bouton et ainsi modifier les réglages (nombre de décimales, unité, afficher le zéro, ...).

  • Couleur : permet de spécifier la couleur du symbole d'état d'arête.

  • Calque : permet d'attribuer un calque au symbole d'état d'arête.









Lorsque le symbole d'état d'arête est posé sur une ligne de cote, une ligne de cote translatée est créée. Celle-ci est peut être déplacée à la souris.

L'apparence de cette ligne est configurable à l'aide des options ci-dessous :

  • Ecart avec la géométrie : distance entre la ligne de cote de translatée et la ligne de rappel (lorsque le symbole est déplacé en dehors des extrémités de la ligne de cote translatée).

  • Dépassement du symbole : extension de la ligne de rappel par rapport à la flèche du symbole.

La ligne verte représente l'écart avec la géométrie et la ligne rouge le dépassement du symbole.



  • Couleur de la ligne de cote translatée : permet de définir la couleur de la ligne de cote translatée.

  • Style de la ligne de cote translatée : permet de définir le style de la ligne de cote translatée (épaisseur et type de trait).

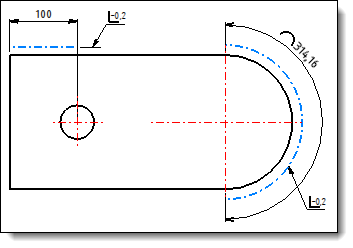

Exemple de symboles accrochés sur des cotes









  • Extrémités : permet de modifier les extrémités des symboles d'état d'arête : style de flèches, taille, ...

  • Attributs locaux : permet de modifier les attributs de chaque constituant de l'élément.

On peut ainsi modifier individuellement:

    • le symbole (encadrement du texte)

    • les lignes qui constituent le reste de l'élément.



On peut modifier les attributs suivants:

    • Le style de traits.

    • La couleur.

    • Le masquage



Le masquage permet de définir si l'élément masque ou non les traits situés derrière afin de rendre la lecture du plan plus claire. Il y a quatre niveaux de masquage possible : faible, moyen, élevé et très élevé.

Le masquage cache tous les éléments dont le niveau de masquage est inférieur. Au niveau faible, l'élément ne masque rien.

Ainsi, une cote de masquage moyen cache les traits et les éléments de niveau faible, mais est cachée par les éléments de niveau élevé et très élevé.







Modifications / Informations complémentaires :



Pour modifier un symbole d'état d'arête existant, il suffit de le sélectionner par un bouton droit et de choisir la commande Éditer.

Le bouton droit sur un symbole d'état d'arête donne accès à la commande Flèche manuelle qui permet de modifier sa ligne d'attache.
