Tolérance géométrique







Cette commande permet de tolérancer géométriquement une forme.



Étapes de création / Utilisation :



Cliquez sur l'icône ou choisissez la commande Outils > Annotations > Tolérance géométrique... à partir du menu déroulant.



  1. Sélectionnez le plan sur lequel va "s'écrire" la tolérance.

  2. Sélectionnez les éléments à tolérancer. En maintenant la touche CTRL enfoncée, il est possible de sélectionner plusieurs éléments.

  3. Spécifiez si nécessité d'ajouter un texte supérieur.

  4. Validez en cliquant sur .



Options disponibles:





  • Modificateur global:

Permet d'afficher le modificateur ACS ou ALS au-dessus la tolérance géométrique.

Si le texte supérieur est le texte déporté d'une cote, le modificateur est ajouté à la suite de la tolérance spécifiée.

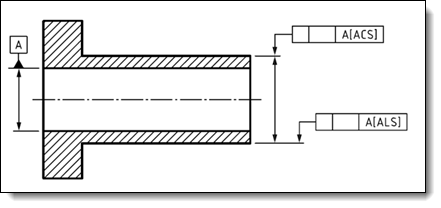

ACS = toute section droite

ALS = Toute section longitudinale



texte supérieur au-dessus la tolérance géométrique

texte supérieur à la suite de la tolérance

  • Nombre de flèches :

Permet d'afficher au dessus la tolérance géométrique le nombre de flèches lorsqu'une tolérance géométrique est multi flèches.





  1. Choisissez le symbole.

  2. Complétez les valeurs.

  3. Sélectionnez un ou plusieurs éléments de référence en cliquant directement leur symbole, sauf pour les tolérances de forme (cylindricité, circularité, rectitude, planéité) ne nécessitant pas de référence.



Choisissez l'orientation du symbole si nécessaire. L'orientation est le sens de lecture.



Informations complémentaires :



Le symbole reste lisible lors des rotations dynamiques de la vue.

Lors de la création de la tolérance géométrique, TopSolid bascule automatiquement en Étape Annotation.



Modifications  :



Pour modifier l'annotation, double-cliquez dans la case correspondante et saisissez le nouveau symbole ou la nouvelle valeur. On a également accès au bouton format qui permet de modifier chaque ligne : Unités, précision, zéros, aperçu ...

Pour redéfinir l'orientation du symbole, si celui proposé lors de la création ne convient pas, ou pour toute autre modification, Editer le symbole avec le menu contextuel dans le dossier Tolérances de l'arbre des entités. ou sur le symbole lui-même.

Les "+" autour des symboles permettent de rajouter une case ou une nouvelle tolérance géométrique.

Les "x" permet d'annuler la nouvelle tolérance créée.
