Arête de poche à partir d'une boucle







Cette commande permet de sélectionner les arêtes verticales de la poche associée à la boucle racine choisie.



Étapes de création / Utilisation :



Cliquez sur l'icône de la commande Dégagement d'angles et choisissez la commande Arête de poche à partir d'une boucle.



  1. Sélectionnez la boucle racine voulue.

  2. Validez .



















































  • Seules les boucles d'arêtes débouchant sur une seule face peut être sélectionnée.

  • Seules arêtes rentrantes des poches sont sélectionnées, les arêtes saillantes ne sont pas considérées.

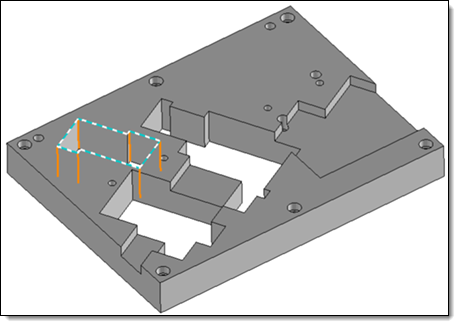

Seules arêtes rentrantes des poches sont sélectionnées





Options disponibles:







  • Boucle racine : Permet de sélectionner la boucle racine identifiant la poche pour laquelle sélectionner les arêtes verticales.
