Arête de poche à partir d'une face







Cette commande permet de sélectionner les arêtes verticales des poches débouchant sur la face racine choisie.



Étapes de création / Utilisation :



Cliquez sur l'icône de la commande Dégagement d'angles et choisissez la commande Arête de poche à partir d'une face.



  1. Sélectionnez la face racine voulue.

  2. Validez .



















































  • Seules arêtes rentrantes des poches sont sélectionnées, les arêtes saillantes ne sont pas considérées.

  • Seules arêtes connectées à la faces racines sont considérées.

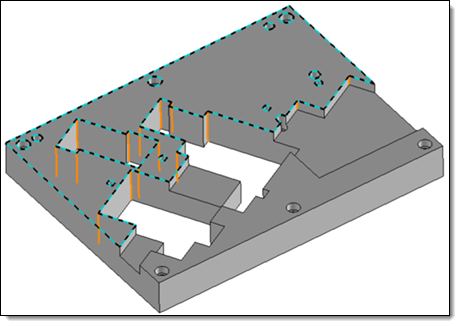

    Seules arêtes rentrantes des poches sont sélectionnées

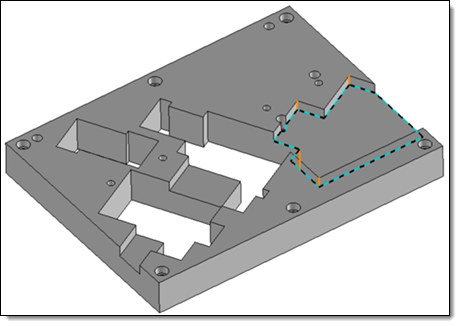

    Seules arêtes connectées à la faces racines sont considérées.





Options disponibles:







  • Face racine : Permet de sélectionner la face racine pour laquelle considérer les arêtes verticales des poches débouchant sur cette face.
