Profilé

Cette commande permet de positionner des profilés dans l'assemblage.

Étapes de création / Utilisation :

Choisissez la commande Modélisation > Profilé... à partir du menu déroulant.

Pour pouvoir utiliser les profilés, il faut impérativement avoir référencé les bibliothèques nécessaires au projet. Ce référencement se fait par la commande Ajouter référence en contextuel sur l'icône références dans l'arbre des projets.

Choisissez un type de profilé dans la liste déroulante.
Choisissez le code du profilé dans la liste déroulante.

Cette option permet de positionner un profilé sur chaque arête, segment, profil ou face sélectionné.

Sélectionnez le profil de référence. un segment, une arête, ou une face.
Sélectionnez la direction de référence qui est utile pour ensuite orienter le profilé.

Cette option permet de positionner le profilé en sélectionnant ses 2 points d'extrémités.

Sélectionnez le premier et le deuxième point.
Sélectionnez la direction de référence qui est utile pour ensuite orienter le profilé.

Cette option permet de positionner le profilé sur un repère et d'indiquer sa longueur.

Sélectionnez le repère de destination.
Saisissez la longueur du profilé.

Cette option permet de positionner le profilé par positionnement contraint.

Saisissez la longueur du profilé.
Positionnez le profilé dans la zone graphique (si le dialogue n'est pas punaisé, vous pouvez alors contraindre votre profilé).

Saisissez l'orientation du profilé. L'orientation est une rotation autour de l'axe longitudinal.
Cochez ou non Inverser profilé. Cette option permet d'inverser le sens du profilé.
Choisissez le type de décalage en cliquant un des points de l'aperçu du profilé dans le dialogue. Le point sélectionné devient bleu. L'axe longitudinal du profilé passera par ce point clé. Il peut également être changé en double-cliquant sur un des points jaunes dans le graphique.
Saisissez si nécessaire, la valeur du décalage horizontal.
Choisissez le type de décalage vertical dans la liste déroulante.
Saisissez si nécessaire, la valeur du décalage vertical.

L'orientation peut se faire graphiquement en tirant sur les poignées.
Le décalage peut être modifié en double-cliquant sur un des points de l'aperçu dans le dialogue.
Si une face est sélectionnée avec la première option, un profilé sera positionné sur chaque arête de cette face. Il en est de même pour le profil, un profilé sera positionné sur chaque ligne de ce profil.
La commande Profilé est également disponible en contextuel depuis une esquisse.

Une famille de profilé de type assemblage avec des pilotes booléens conditionnant les inclusions dans le générique n'est pas géré. Les pièces en place de l'assemblage générique de la famille doivent être constantes.

Pour utiliser un profilé de même type qu'un profilé existant, il suffit de sélectionner ce dernier avant d'utiliser la commande Profilé.
Lors de la définition du générique du profilé, il est possible d'attribuer des Valeurs possibles au paramètre définissant la longueur du profilé. Ceci évite de créer des exemplaires avec des longueurs de 100m. TopSolid utilise alors comme longueur la première valeur possible juste au-dessus la longueur réelle. Par exemple, à la pose d’un profilé sur un profil de 2,5m si les valeurs possibles 1m, 3m et 10m ont été déclarées dans le document générique, l'exemplaire créé utilisera alors la longueur 3m. Cela est très intéressant lorsque le générique du profilé contient une multitude d'opérations car le temps de calcul lors de l'inclusion est considérablement optimisé.

Options avancées :

Substituable aux niveau supérieur :

Cette option permet d'autoriser la substitution (remplacement) du profilé lorsque le document d'assemblage est inclus dans un autre assemblage.

Si elle n'est pas cochée, le profilé sera affiché en grisé dans la fenêtre de substitution de sous-composants.

Voir la commande de substitution de sous-composants pour plus de détails.

Méthode de création de pièce :

Ce menu permet de choisir de créer une pièce dérivée ou une pièce locale. Le mode par défaut peut être réglé dans Outils > Options > Assemblage > Profilés > Méthode de création de pièce.
Le modèle de document utilisé pour les profilés par dérivation sera également utilisé pour les pièces locales.
Travailler en pièce locale apporte un gain de performances considérable (ouverture/fermeture de documents, rafraîchissement, sauvegarde, mise au coffre, ajout de profilé, import/export de paquet, taille fichier TopSolid, taille paquet, ...).
Attention, certaines opérations sont incompatibles avec les pièces locales :

Transformation
Création de miroir

Décomposition du profil :

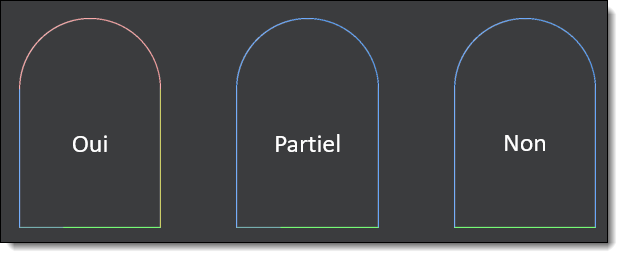

Ce menu permet de choisir comment décomposer un profilé lors de sa pose sur un profil :

Non : 1 lot de segments tangents = 1 profilé.
Oui : 1 segment = 1 profilé.
Partiel : 1 lot de segments tangents = 1 profilé sauf sur les segments droits colinéaires.

Le profil horizontal est composé de 2 segments

Modifications / Informations complémentaires :

Pour modifier le type de profilé, son décalage, son orientation, utilisez la commande contextuelle Editer.
La famille du profilé peut contenir des pilotes qui seront à renseigner lors de l'inclusion du profilé dans un assemblage.
Le profilé peut être de type Assemblage, ce qui permet de gérer des matières différentes pour chaque pièce de l'assemblage comme par exemple dans le cas d'un profilé avec un joint.
Lors de l'édition en place d'un profilé, il est possible de s'accrocher de manière associative sur le reste de l'assemblage.
La commande contextuelle Remplacer permet d'interchanger plusieurs profilés en même temps.

Opérations sur profilé :

Lorsqu’un profilé possède des opérations autres que des opérations de coupe, il est identifié par une opération de gestion spécifique en étape Analyse qui produit un paramètre Opéré = Vrai dans le dossier Paramètres > Paramètres systèmes de l’arbre des Entités. Ce paramètre peut ensuite être récupéré dans une nomenclature, l’utilisateur pourra ainsi réaliser une mise en plan plus détaillée de ces profilés.

Profilés cintrés :

Les profilés cintrés sont divisés en formes simples (partie droite, partie courbe) afin de faciliter leur cotation dans un document de mise en plan.

Les profilés cintrés supportent les Coupe d'onglet.

Les profilés cintrés sont identifiés par une opération de gestion spécifique en étape Analyse qui produit un paramètre Cintré = Vrai dans le dossier Paramètres > Paramètres systèmes de l’arbre des Entités. Ce paramètre peut ensuite être récupéré dans une nomenclature, l’utilisateur pourra ainsi réaliser une mise en plan plus détaillée de ces profilés.

Les composants profilés peuvent être inclus sur une esquisse 2D ou 3D contenant des courbes ou arcs de cercle.

Dans une esquisse donnée, les profils tangents engendreront un seul profilé cintré.

Profilé de profilés :

Dans un document d’assemblage, il est possible d’inclure plusieurs profilés et de fournir la fonction Profilé afin de définir un profilé de profilés. Ceci permet par exemple de créer un composant constitué d’un profilé et de son joint. Ce profilé de profilés se comporte comme n’importe quel profilé simple et supporte les opérations de coupe (coupe d’onglet, coupe principale, profilé cintré,…).

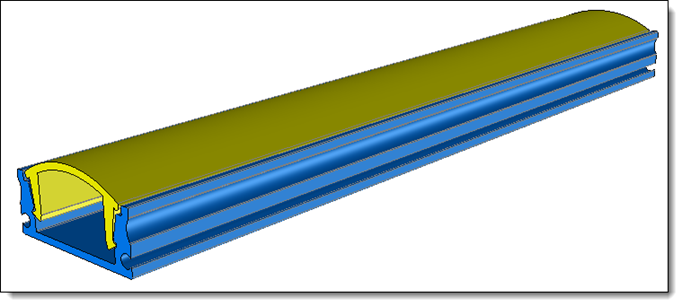

	Exemple d'un profilé constitué de 2 profilés.
