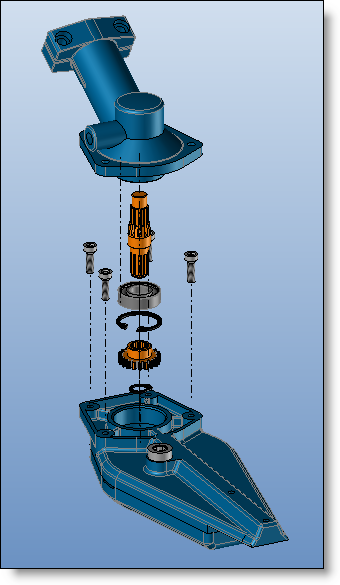

Déplacement axial

La distance de déplacement est le résultat de la longueur entre le point d'origine et le centre de la pièce à déplacer multipliée par le coefficient.

Cette case permet de cacher les entités sélectionnées pendant l'utilisation de la commande, afin de pouvoir sélectionner d'autres entités plus facilement, surtout celles qui étaient derrière celles cachées.

- Vous avez la possibilité d'utiliser une pièce de référence pour votre déplacement :

Si par la suite la pièce de référence est déplacée, les entités éclatées qui utilisent cet élément comme référence subiront également le même déplacement.

- Pour enlever une entité de ce champ, lorsque ce dernier est actif, il suffit faire un clique dans le vide de la zone graphique.

Si l'élément déplacé est utilisé comme référence par un autre déplacement, le fait de sélectionner cette cellule désactive cette référence.

L'élément est donc déplacé sans engendrer un déplacement des éléments l'utilisant comme référence.

Si le groupe d'éclatement est un sous-ensemble, le picking rotatif à l'écran permet de monter ou descendre dans l'arborescence à partir de l'entité piquée. Cette logique de sélection est modifiable par les modes Pièce, Assemblage vers Pièce et Pièce vers Assemblage.

Lorsqu'un groupe est déplacé, toutes les entités qui le composent, se déplacement de la même valeur (distance ou coefficient), mais il est possible de modifier localement ces valeurs pour des pièces données, en les sélectionnant dans la liste et en mettant la valeur voulue.
