Environnement









Cette commande permet de charger l'environnement qui se reflétera sur vos pièces.



Utilisation :



Cliquez sur l'icône ou choisissez la commande Visualisation > Environnement... à partir du menu déroulant.



  1. Choisissez dans la liste déroulante, l'environnement à utiliser.

  2. Indiquez la direction verticale de l'environnement. Si l'environnement est un bâtiment, c'est la direction du plafond.

  3. Saisissez un angle d'inclinaison par rapport à cette verticale, si nécessaire.

  4. Indiquez la direction de la face de référence.

  5. Saisissez un angle d'azimuth par rapport à cette direction, si nécessaire.

  6. Saisissez un facteur d'intensité si nécessaire. Plus la valeur sera proche de 0, plus l'environnement sera sombre.

  7. Validez en cliquant sur .

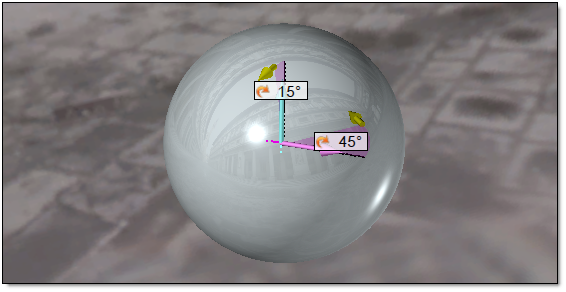

Exemple de réglage d'environnement à l'aide des poignées graphiques.





Un environnement ne peut se refléter que sur les pièces dont le matériau possède un coefficient de réflexion.





Options disponibles:







En activant cette option, l'environnement va se comporter comme une source de lumière (il peut alors remplacer une source lumineuse de type ciel).

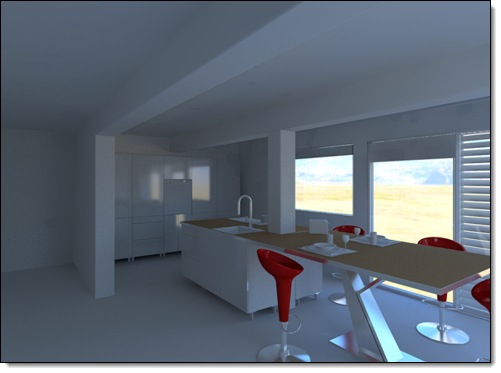

Exemple de calcul d'image avec un environnement émissif.









Cette option, cochée par défaut, active l'environnement dès sa création.







Angle de conicité :

Cette option permet de modifier l'angle de conicité. Tant que cette commande est active, la pièce ou l'assemblage est affiché avec une caméra conique qui tient compte de cette angle de conicité. la valeur minimum est 30°.



Informations complémentaires :



Seuls les documents Environnement ouverts ou ceux mis au coffre dans une bibliothèque référencée par le projet sont disponibles dans le menu déroulant Document d'environnement.
