Analyser distance entre faces











Cette commande permet de d'analyser la distance entre 2 lots de faces.



Étapes de création / Utilisation :



Choisissez la commande Analyse > Analyser distance entre faces... à partir du menu déroulant.



  1. Sélectionnez les faces principales.

  2. Sélectionnez les faces secondaires.

  3. Sélection au moins une option d'analyse (épis, poins, ...).







L'analyse est faite par projection de points depuis les faces principales vers les faces secondaires.

Projection de type normal à la face principale.





Options disponibles:







  • Epis : un segment est créé dans la zone graphique reliant chaque point de départ et son point projeté.

  • Points : les points de départ et les points projetés sont représentés sur les faces.

  • Min : un segment représentant la distance minimale est affiché dans la zone graphique. La valeur est également affichée.

  • Max : un segment représentant la distance maximale est affiché dans la zone graphique. La valeur est également affichée.

  • Point courant : en promenant le curseur sur une face principale, TopSolid affiche en dynamique le point de départ et le point projeté et la distance entre ces points. Les valeurs min et max sont également affichées.









Cette option permet de régler la précision (chiffres après la virgule) des différentes valeurs.









En cochant cette option il sera possible d'utiliser uniquement des faces avec arêtes communes pour chacun des lots (faces principales et faces secondaires). Si une face est sélectionnée sans être connectée avec l'une des faces sélectionnées précédemment alors seule cette face sera retenue et les autres faces seront désélectionnées automatiquement.









Cette option permet de définir le nombre de points à répartir sur chacune des faces principales (discrétisation de 4 = 16 points répartis, discrétisation de 5 = 25 points répartis).

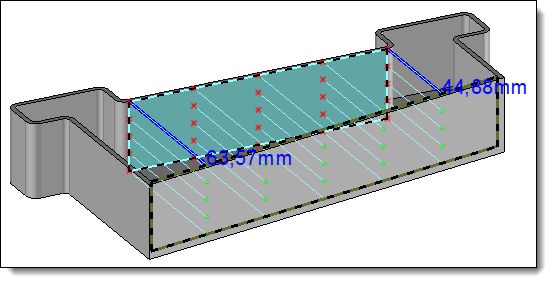

Analyse distance entre faces avec discrétisation de 5









Ce dialogue permet de personnaliser la couleur de la Distance max. et min., du Point courant, des Epis, des Points de départ et des Points projetés.
