Poignées et étiquettes de la forme extrudée









Extrusion simple :

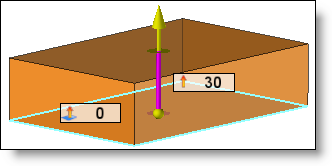

Lors d'une extrusion simple la poignée est composée de 3 zones et 2 étiquettes :





  • La base sphérique jaune : un déplacement de la sphère permet de décaler la forme extrudée par rapport au plan de l'esquisse et un double clic permet de centrer la forme extrudée dans ce cas la flèche d'extrusion se transforme en double flèche comme ci-dessous :

Extrusion avec Décalage

Extrusion en mode Centrer



  • La partie centrale violette : un double clic permet de diminuer la hauteur d'extrusion, la position du curseur détermine la nouvelle hauteur de la forme extrudée.



  • La flèche de l'extrémité  : un déplacement de la flèche permet de modifier la hauteur d'extrusion de la forme et un double clic permet d'inverser le sens d'extrusion.



  • L'étiquette permet de modifier la hauteur de la forme extrudée.

  • L'étiquette permet de modifier la valeur du décalage de la forme extrudée par rapport au plan de l'esquisse.



Extrusion avec dépouille :



En plus de la poignée et des étiquettes de l'extrusion simple, une poignée et une étiquette permettant de modifier la dépouille sont proposées :



  • La flèche de l'extrémité : un déplacement de la flèche permet de modifier l'angle de dépouille de la forme et un double clic permet d'inverser le sens de la dépouille.



  • L'étiquette permet de modifier la valeur de l'angle de dépouille.



Extrusion avec deuxième côté :

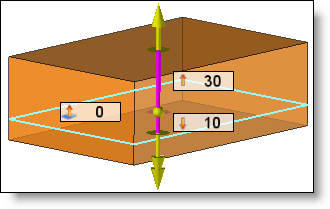

Une deuxième poignée avec une double flèche et une étiquette permettant de modifier la longueur d'extrusion suivant le deuxième côté proposées :



  • La double flèche de l'extrémité : un déplacement de la double flèche permet de modifier la hauteur d'extrusion du deuxième côté et un double clic permet d'inverser le sens d'extrusion.



  • L'étiquette permet de modifier la hauteur de la forme extrudée suivant le deuxième côté.
