Profilage |
Cette commande permet d'effectuer une opération de profilage.
Étapes de création / Utilisation :
Choisissez la commande Bois > Profilage ... à partir du menu déroulant (pour un document pièce ou assemblage)
Pour un document Panneau , utilisez la commande Modélisation > Profilage ...
Choisissez le mode souhaité Plan ou Direction Fixe, en fonction de ce choix choisir un plan ou une direction dans la zone graphique ou dans le menu déroulant.
|
|

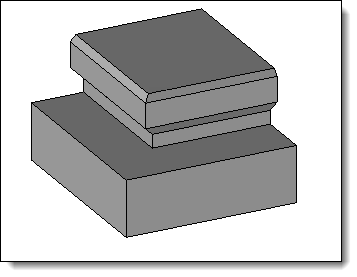

Le mode Plan correspond à un usinage dans lequel l'axe de l'outil est perpendiculaire à la face de référence. |

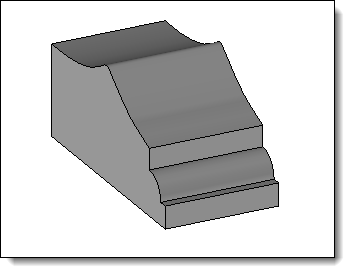

Le mode Direction Fixe permet d'imposer l'orientation de l'axe de l'outil indépendamment de sa trajectoire. Ce mode est utilisé dans le cas d'une face non plane. |
Sélectionnez une ou plusieurs trajectoires.
|
|

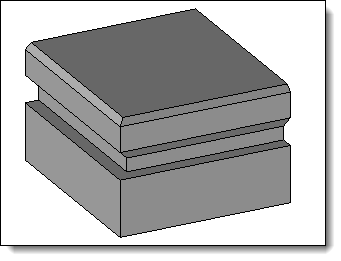

Option Joindre les trajectoires activée. |
Option Joindre les trajectoires désactivée. |
Sélectionnez la forme à modifier.
Sélectionnez un modèle d'outils (document famille), un code puis renseignez les pilotes si besoin.
Point de positionnement opposé:
Quand ce point n'est pas positionné à l'axe de l outils (sinon la case est grisée) , on peut l'opposer symétriquement par rapport à l'axe de l'outils.

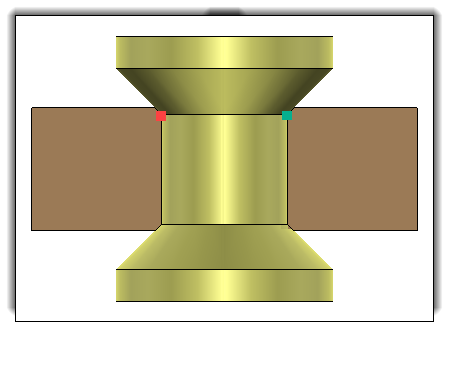

Option Point de positionnement opposé activée avec le point rouge, et option Point de positionnement opposé désactivée avec le point vert |
Options disponibles:
Limitation :
|

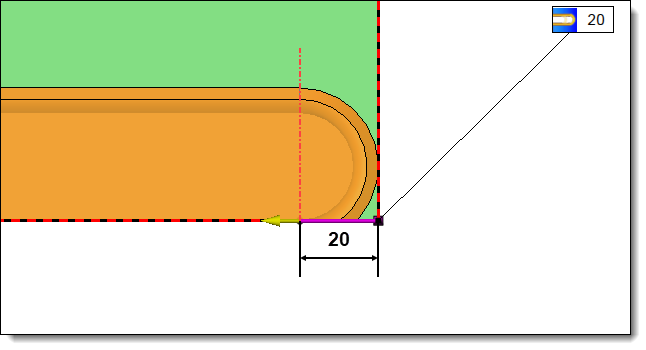

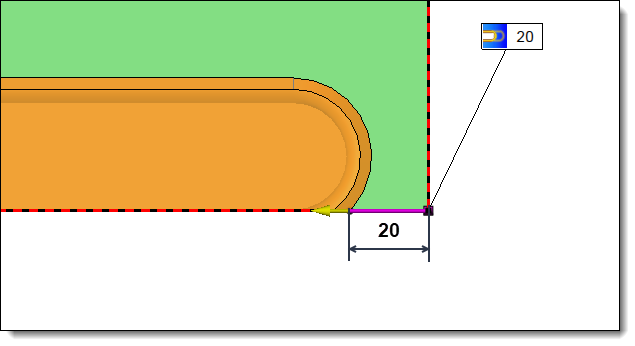

Permet de définir une Limitation d'entrée et/ou une Limitation de sortie aux extrémités de la rainure. Cette limitation peut être positionnée par rapport à l'axe de l'outil ou par rapport à l'arrête de l'outils.
|
Options avancées :
|
|
