Paramètre Panneau









Liens / Vidéos :



Cette commande permet de créer un paramètre panneau qui pourra être utilisé dans la commande Panneau. Il va paramétrer la création d'un panneau (matériaux, chants et stratifié).



Étapes de création / Utilisation :



Choisissez la commande Construction > Autres paramètres > Paramètres Panneau... à partir du menu déroulant.

Dans un document assemblage, la commande est disponible directement depuis le menu.



  1. Saisissez le nom du paramètre et sa désignation.

  2. Saisissez le nombre de côtés.





Ce paramètre va être utile lorsque le même type de panneau est souvent utilisé, il suffira alors d'utiliser ce paramètre dans la commande Panneau .

Il pourra également être déclaré comme pilote dans la famille du panneau pour personnaliser ces derniers lors de l'inclusion dans différents agencements.





Options disponibles:







Permet de définir le matériaux multicouche à utiliser.

Sélectionnez le matériaux ainsi qu'un code si il est issu d'un document famille .



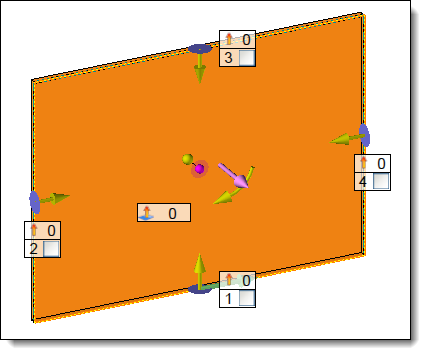

La flèche rose au centre du panneau permet d'inverser la disposition des revêtements du panneau multicouche (dessus et dessous) .















Permet de définir la famille de chant à utiliser, puis renseignez un code.

  • Chants identiques :

Permet d'appliquer le même document famille à tous les chants.

Si cette option est décochée il est possible de venir changer la famille d'un chant dans le tableau.

  • Coupes identiques :

Permet d'appliquer la même coupe à tous les chants, sélectionner la coupe dans le menu déroulant.

Il est possible de venir changer la coupe de début et de fin d'un chant dans le tableau.



Coupe d'onglet

Pas de coupe

Grand côté recouvrant, le grand côté étant le côté horizontal.

Petit côté recouvrant, le grand côté étant le côté horizontal.

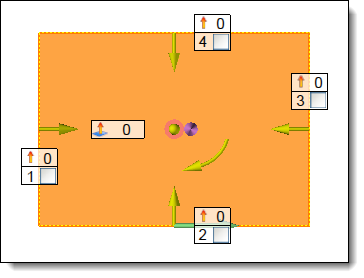

La flèche jaune au centre du panneau permet de déplacer les identifiants des chants autour du  panneau .

Le clic droit sur cette flèche  permet d'inverser le sens de rotation. Cette disposition est importante dans le cas de la réalisation d'un caisson avec des panneaux de même dimensions.





















Permet de définir la famille de matériaux stratifié à appliquer au panneau, puis renseigner un code.

  •  Les stratifiés recouvrent les chants :

Permet de recouvrir les chants par le stratifié.

  • Stratifié identiques :

Permet d'appliquer le même stratifié aux deux côtés du panneau.

  •  Les stratifiés sont à l'extérieur :

Permet de créer un stratifié à l'extérieur du panneau, son épaisseur est rajouté à celle du panneau.

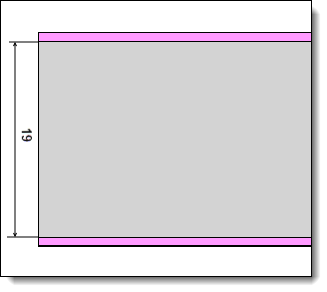

Option Les stratifiés sont à l'extérieur activée..

Option Les stratifiés sont à l'extérieur désactivée..
