Cacher composants







Cette commande permet de cacher dans une vue des composants ainsi que leurs procédés. Tous les traits correspondant sont cachés, et les hachures dnas le cas des coupes reconstruites.



Étapes de création / Utilisation :



Cliquez sur l'icône ou choisissez la commande Moule > Cacher composants... à partir du menu déroulant.



  1. Sélectionnez la vue sur laquelle cacher des composants.

  2. Sélectionnez les composants à cacher,

  3. Et les pièces dans lesquelles cacher leur procédé.

  4. Validez .







  • Une seule opération est créée par vue. Si une opération Cacher composant a déjà été créée sur cette vue, elle sera éditée.





Options disponibles:





  • Vue : Cette option permet de choisir la vue sur laquelle appliquer la commande.

  • Composants : Permet de sélectionner les composants à cacher.





  • Seules les pièces possédant une symétrie de révolution défini dans le document de définition du composant peuvent être cachées.











  • Cibles : Cette section permet de sélectionner les pièces dans lesquelles cacher le procédé du composant sélectionné dans la liste des composants.
    La sélection des cibles est pré-remplie lors de la sélection d'un composant.



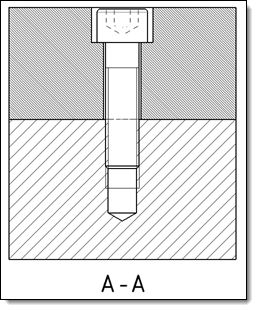

Vue en coupe, avec un composant et son procédé

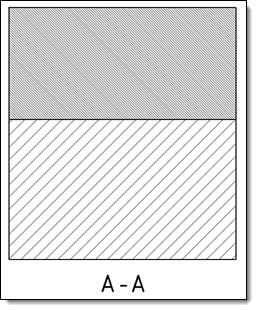

Avec le composant et procédé cachés,
les hachures sont reconstruites.
