Bloc contraint

Cette commande permet de créer un bloc soit en indiquant un plan et en recherchant automatiquement les faces ou les arêtes les plus proches, soit en indiquant un plan et les différentes faces manuellement.

Étapes de création / Utilisation :

Choisissez la commande Bois > Bloc contraint... à partir du menu déroulant.

Par défaut, le mode Automatique est activé, il vous suffit de sélectionner le plan (ou la face) de référence sur lequel sera positionnée le bloc.

Si vous sélectionnez une face, le bloc est alors créé à partir des limites linéaires (arêtes ou faces) les plus proches.
Si vous sélectionnez un plan, le mode Automatique est alors désactivé et il vous faudra indiquer les limites de votre bloc manuellement.

Validez la création de la bloc contraint.

Options disponibles :

Positionnement du bloc :

Bas : permet de placer le bloc au dessus du plan de référence.

Milieu : permet de placer le bloc à l'axe du plan de référence.

Haut : permet de placer le bloc au dessous du plan de référence.

Décalage :

Permet d'indiquer un décalage entre le plan de référence et le bloc.

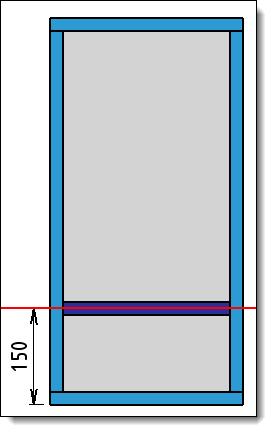

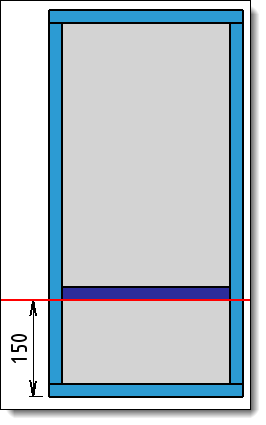

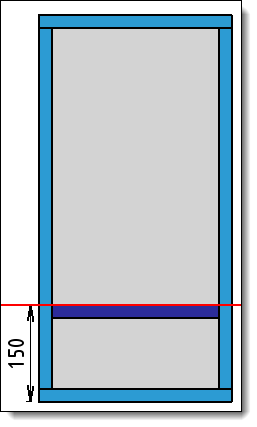

Exemple de positionnement du bloc avec un décalage de 150mm :

Bas	Milieu	Haut

Inverser :

Par défaut, le décalage est créé dans la direction normale au plan de référence, cette option d'inverser cette direction.

Épaisseur :

Permet de définir l'épaisseur du bloc.

Options supplémentaires :

Limites :

Limites selon la première direction :

Deux plans :

- Plan de départ : Permet de choisir le plan de départ du bloc contraint.

- Décalage de départ : Permet de faire un décalage entre le plan de départ et le bloc contraint.

- Plan de fin : Permet de choisir le plan d'arrivée du bloc contraint.

- Décalage de fin : Permet de faire un décalage entre le plan de fin et le bloc contraint.

Plan et longueur :

- Plan de départ : Permet de choisir le plan de départ du bloc contraint.

- Décalage de départ : Permet de faire un décalage entre le plan de départ et le bloc contraint.

- Longueur : Permet de donner la longueur du bloc contraint.

Limites selon la deuxième direction :

Deux plans :

- Plan de départ : Permet de choisir le plan de départ du bloc contraint.

- Décalage de départ : Permet de faire un décalage entre le plan de départ et le bloc contraint.

- Plan de fin : Permet de choisir le plan d'arrivée du bloc contraint.

- Décalage de fin : Permet de faire un décalage entre le plan de fin et le bloc contraint.

Plan et longueur :

- Plan de départ : Permet de choisir le plan de départ du bloc contraint.

- Décalage de départ : Permet de faire un décalage entre le plan de départ et le bloc contraint.

- Longueur : Permet de donner la longueur du bloc contraint.

Un bloc contraint peut aussi être triangulaire, pour cela il vous faut décocher le mode Automatique :

	Choisir le plan de référence.
	Limites selon la première direction : Choisir le plan de référence pour le plan de départ.
	Limites selon la première direction : Choisir le plan de référence pour le plan de fin.
	Limites selon la deuxième direction : Choisir seulement le plan de référence pour le plan de départ.
	Donner une distance de décalage si nécessaire et valider la commande.

	Il est possible de modifier directement dans le graphique : les plans limites et les décalages.

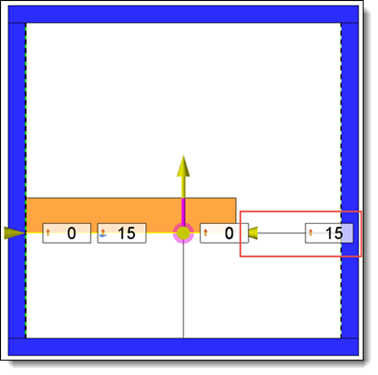

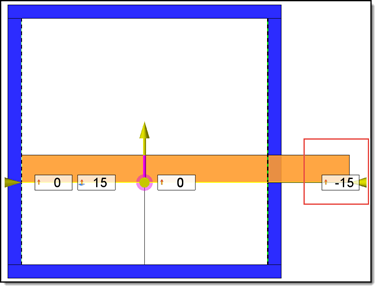

	Pour avoir un décalage vers l'extérieur de la pièce, il faut double cliquer sur la flèche dans le graphique.
