L'exemple ci-dessous montre comment utiliser les paramètres de sérialisation (indice, indice primaire, indice multiplicateur).

Prenons le cas d'une plaque que l'on souhaite inclure et répéter dans un assemblage. On souhaite également pouvoir identifier chaque plaque.

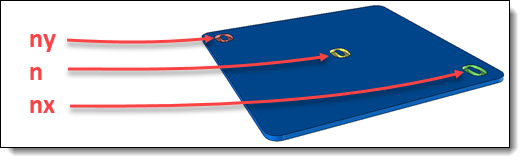

Dans le document générique de la plaque, les paramètres n, nx et ny ont été créés, ils seront redirigés vers les paramètres de sérialisation lors de l'inclusion dans l'assemblage.

La valeur de ces paramètres est initialisée à zéro et les textes correspondant à ces paramètres sont utilisés pour créer des poches sur la forme de la plaque.

Le paramètre n est également utilisé pour faire varier l'épaisseur de la plaque.

Ces paramètres sont ensuite déclarés comme pilotes dans le document Famille.

Dans un document d'assemblage, les paramètres indice de sérialisation, indice primaire de sérialisation et indice multiplicateur de sérialisation ont été créés.

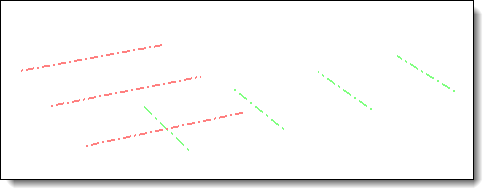

Des axes permettant de faire le positionnement de la plaque sont également créés et répétés suivant les directions X et Y.

Lors de l'inclusion de la famille plaque, on fait la correspondance suivante :

• n : indice de sérialisation

• nx : indice de primaire sérialisation

• ny : indice de multiplicateur sérialisation

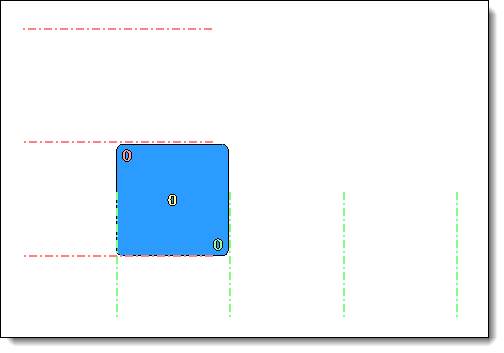

La plaque est positionnée en utilisant les axes originaux de chaque répétition.

On crée ensuite une opération de sérialisation en sélectionnant l'occurrence de la plaque ainsi que les 3 paramètres de sérialisation et en choisissant la répétition suivant l'axe X comme pilote et la répétition suivant l'axe Y comme pilote multiplicateur.

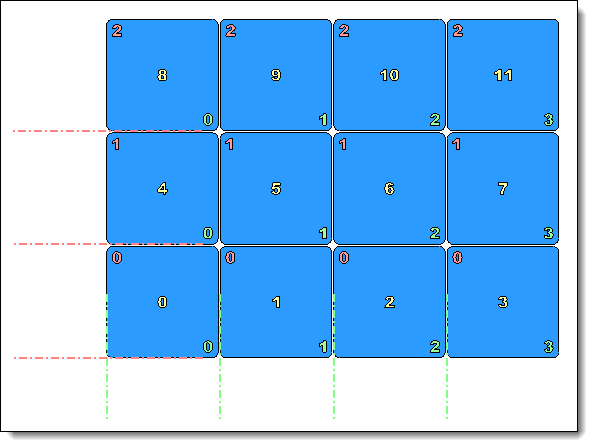

On obtient alors le résultat suivant :

	Pour chaque plaque:   En haut à gauche : l'indice multiplicateur de sérialisation.   Au milieu : l'indice de sérialisation.   En bas à droite : l'indice de primaire de sérialisation.

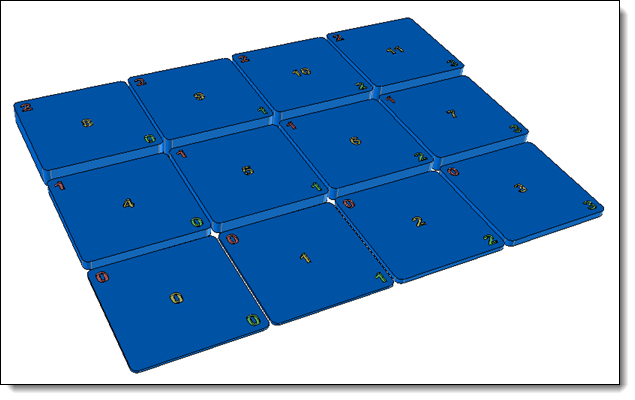

	La hauteur de la plaque générique dépend du paramètre n qui dépend lui-même de l'indice de sérialisation, ce qui donne une hauteur différente pour chaque plaque sérialisée.
