Bloc





Liens / Vidéos :





Cette commande permet de créer un support de construction à base d'un bloc. Cette commande est très utile pour, par exemple, créer une ligne de tuyauterie.



Étapes de création / Utilisation :



Cliquez sur l'icône ou choisissez la commande Esquisse 3D > Bloc... à partir du menu déroulant.



  1. Cliquez ou saisissez les coordonnées X, Y, Z du premier point.

  2. Cliquez ou saisissez les coordonnées X, Y, Z du deuxième point.

  3. Validez en cliquant sur







  • Les lignes créées, sont des lignes de construction. Elles servent uniquement de support.

  • Les cotes du bloc peuvent être centrées par rapport à un point ou un plan, en utilisant le menu contextuel sur celle-ci.

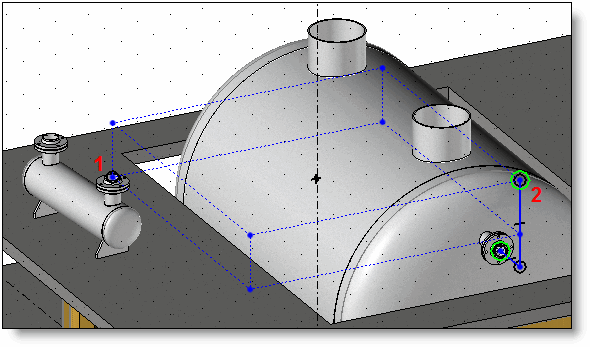

Exemple de bloc pour la création d'une ligne de tuyauterie. (1. point de départ - 2. point d'arrivée).
