Triangulation









Liens / Vidéos :





Cette commande permet de créer un diagramme de Voronoï ou une triangulation de Delaunay à partir d’une liste de points.



Étapes de création / Utilisation :



Choisissez la commande Esquisse 2D > Opérations > Lots de profils > Triangulation... à partir du menu déroulant.



  1. Sélectionnez le type de triangulation souhaitée.

  2. Sélectionnez les points à considérer.

  1. Validez.



Diagramme de Voronoï

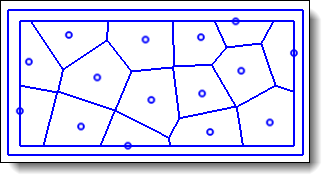

Une cellule est dessinée autour de chaque points

Triangulation de Delaunay

Des triangles sont dessinés en utilisant les points comme sommets









  • Chacun des triangles (Delaunay) ou des cellules (Voronoï) représente un profil fermé.

  • Si un point utilisé pour la triangulation est déplacé, son triangle/cellule sera mis à jour.





Options disponibles:







Option disponible avec le diagramme de Voronoï.

Cette triangulation va créer une frontière rectangulaire parallèle aux axes X et Y du repère de l'esquisse et passant par les points extremum en X-/X+ et Y-/Y+ (voir la première image ci-dessus).

La marge renseignée ici est la distance entre ces points extremums et la frontière rectangulaire.







Option disponible avec la triangulation de Delaunay.

Cette option va rajouter des triangles pour rendre le résultat convexe.

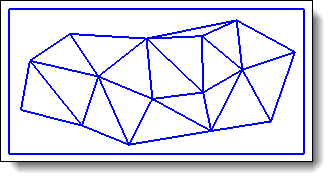

Delaunay sans option Rendre le résultat convexe

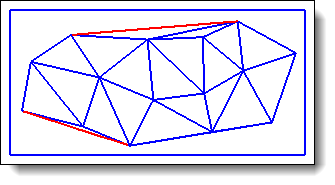

Delaunay avec option Rendre le résultat convexe

Les segments rouges ont été ajoutés pour créer de nouveaux triangles





Modifications / Informations complémentaires :



L'élément ainsi créé est une opération, sa mise à jour est effectuée après la résolution de l'esquisse.

Cet élément n'est donc pas visible lors de l'édition de l'esquisse et il ne peut pas être limité par un élément de l'esquisse ni servir de limitation à un élément de l'esquisse.
