Esquisse 3D - Courbe par formule

Courbe par formule

Cette commande permet de créer une courbe 3d en donnant ses équations cartésiennes.

Étapes de création / Utilisation :

Choisissez la commande Esquisse 3D > Opérations > Courbe par formule... à partir du menu déroulant.

Entrez les formules suivant les axes X, Y et Z de votre courbe.
Entrez les intervalles minimum et maximum du paramètre t.

Cette commande ne gère pas les courbes non-continues en tangence. Il faut donc s'assurer que les formules saisies produisent bien une courbe de type G1 dans l'intervalle spécifié (pas de cassure ou de point de rebroussement)

Options disponibles :

Tolérance :

Exemples :

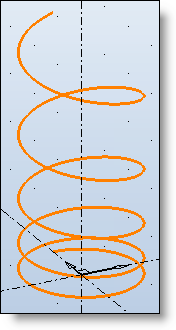

Hélice	Hélice à pas évolutif
Équations	Courbe	Équations	Courbe
X(t) : 120mmsin(360°t) Y(t) : 120mmcos(360°t) Z(t) : 20mm*t Minimum : 0 Maximum : 5		X(t) : 120mmsin(360°t) Y(t) : 120mmcos(360°t) Z(t) : 20mmtt Minimum : 0 Maximum : 5

Hélice

Hélice à pas évolutif

Équations

Courbe

Équations

Courbe

X(t) : 120mm*sin(360°*t)

Y(t) : 120mm*cos(360°*t)

Z(t) : 20mm*t

Minimum : 0

Maximum : 5
