Chanfrein variable











Cette commande permet de faire des chanfreins variables à angle constant sur une forme.



Étapes de création / Utilisation :



Choisissez la commande Forme > Autres opérations > Chanfrein variable... à partir du menu déroulant.



  1. Choisissez la face de référence.

  2. Choisissez le mode de création du chanfrein : Mode distance angle ou distances (voir détail dans les options disponibles).

  1. Sélectionnez les arêtes et/ou les faces sur lesquelles appliquer le chanfrein avec les valeurs données.





Lorsqu'on modifie l'angle ou la première distance, la seconde distance des autres sommets sera ajustée automatiquement pour conserver un angle constant usinable.





Les chanfreins de type concave ne sont pas gérés (ajout de matière).

Seuls les chanfreins convexes peuvent être créés (arêtes vertes ci-dessous).



un chanfrein variable sur les arêtes rouges ne pourra pas être créé







Options disponibles:







Distance Angle

Distances

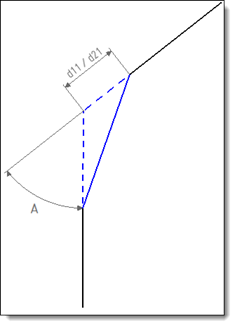

  • Mode distance angle :

    • Cochez la case "Mode angle".

    • Saisissez la valeur de l'angle.

    • Saisissez la distance pour le début du chanfrein (d11) et la distance pour la fin du chanfrein (d21).

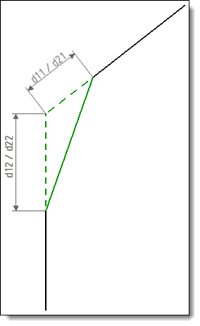

  • Mode distance :

    • Saisissez la valeur de la première distance (d11) et la seconde distance (d12) pour le Début du chanfrein.

    • Saisissez la valeur de la première distance (d21) et la seconde distance (d22) pour la Fin du chanfrein.









Dans cette liste apparaissent les arêtes/faces sélectionnées.

Pour supprimer des éléments de cette liste, il est possible de les sélectionner à nouveau dans la zone graphique ou bien de les sélectionner dans la liste est utiliser la touche [Suppr] du clavier. Si la sélection contient plusieurs invalidités, la commande contextuelle Supprimer les sélections invalides permet de supprimer rapidement tous ces éléments.





Il est possible de modifier les valeurs de début et de fin et l'angle du chanfrein grâce aux étiquettes. Pour cela, double-cliquez sur la valeur numérique dans l'étiquette.

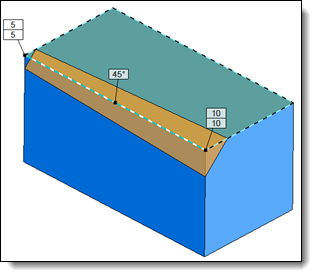

Étiquettes d'un chanfrein variable





Pour ajouter des valeurs de distances intermédiaires sur un chanfrein variable, il faut faire un clic droit sur une des étiquettes du chanfrein concerné et sélectionner la fonction "Ajouter longueur". Un nouveau point de valeur apparaît alors avec une étiquette.



  • Il est ensuite possible de déplacer le point le long de l'arête en le tirant avec la souris ou en modifiant le coefficient affiché sous la valeur des longueurs (0=début de l'arête et 1=fin de l'arête).
  • Il est également possible de modifier les longueurs du chanfrein en double cliquant sur les valeurs dans l'étiquette.

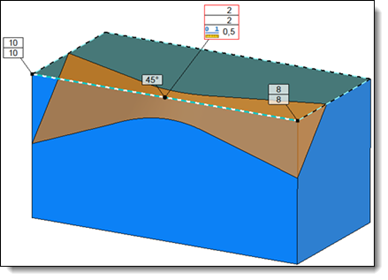

Ajout d'un point intermédiaire

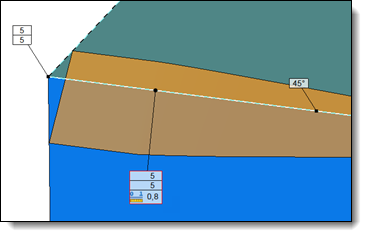

Modification des valeurs du point intermédiaire
