Intersection









Liens / Vidéos :



La commande Intersection permet de créer la courbe d'intersection entre une forme ou des faces et le plan d'esquisse.



Étapes de création / Utilisation :



Cliquez sur l'icône  ou choisissez la commande Esquisse 2D > Intersection... à partir du menu déroulant.



  1. Sélectionnez le plan support de l'esquisse.

  2. Sélectionnez le type d'intersection.



crée toutes les courbes d'intersection entre une forme et le plan de l'esquisse.

crée les courbes d'intersection entre plusieurs faces et le plan de l'esquisse.





  1. Sélectionnez la forme ou les faces en fonction de l'option choisie ci-dessus.

  2. Validez la création de la courbe d'intersection avec le bouton.





  • Seules les formes ou faces qui traversent le plan d'esquisse permettent d'obtenir une courbe d'intersection.

  • Une contrainte d'intersection est créée entre chaque face sélectionnée et le plan de l'esquisse.

  • Dans certains cas comme par exemple les faces cylindriques, une sélection rotative permet de sélectionner soit la face cylindrique (le résultat de l'intersection sera alors un cercle ou une ellipse), soit l'axe du cylindre (le résultat sera alors un point).





Exemples :

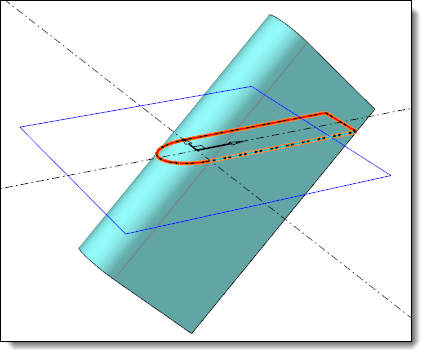

Exemple d'intersection entre des faces (en cyan) et le plan de l'esquisse (en bleu).

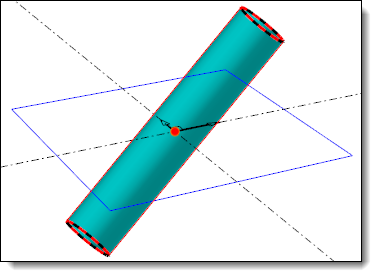

Exemple d'intersection entre l'axe de la face cylindrique et le plan de l'esquisse, le point d'intersection est affiché en rouge au centre de l'image.



Modifications / Informations complémentaires :



Les contraintes d'intersection créées peuvent être éditées, il est alors possible de choisir d'autres géométries.
