Motif de remplissage











Cette motif permet de remplir un contour fermé avec une répétition d'un cercle ou d'un profil utilisateur.



Étapes de création / Utilisation :



Choisissez la commande Construction > Motifs > Motif de remplissage... à partir du menu déroulant.



  1. Suivant le mode choisis, indiquez le diamètre du cercle à répéter ou sélectionnez le profil utilisateur à répéter.

  2. Sélectionnez la section à remplir.

  3. Ajustez les distances et paramétrages du motif.

  4. Validez la création du motif avec le bouton ....





Options disponibles:







Type de profil :

Choisissez le type de profil à répéter:



  • Cercle: Dans ce mode, vous devez indiquer le diamètre du cercle



  • Utilisateur: Dans ce mode, vous pouvez sélectionner un profil issu d'une esquisse (créée au préalable ou à la volée avec le bouton )









Section à remplir :

Sélectionnez le profil fermé qui doit être rempli par le profil à répéter.
La section peut être définie par plusieurs profils fermés appartenant à une même esquisse.



Distance de sécurité :

Il est possible de définir une distance de sécurité par rapport à la section à remplir. Ainsi, le profil à répéter ne débordera pas au delà de cette distance.









Profils d'exclusion :

Il est possible de sélectionner des profils supplémentaires utilisés pour exclure une zone à l'intérieur de la Section à remplir.



Rechercher profils :

Ce bouton permet de sélectionner automatiquement tous les profils fermés entièrement inscrits dans la section à remplir.
Cette recherche ne sélectionne pas les profils qui chevauche la section à remplir.



Distance de sécurité :

 Tout comme la section à remplir, il est possible de définir une distance de sécurité entre les profils répétés et les profils d'exclusions.

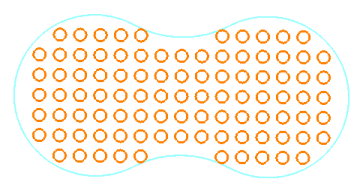

Sans profils d'exclusion

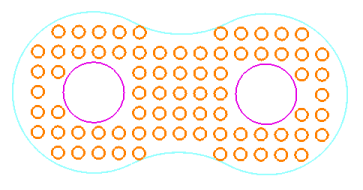

Avec profils d'exclusion













Point de départ :

Le point de départ par défaut est différent en fonction du type de profil à répéter:

- Cercle: le point de départ est situé au centre de la section à remplir

- Utilisateur : le point de départ est situé au centre du profil utilisateur à répéter.



Cependant, ce point de départ par défaut ne convient pas toujours à la situation, il est alors possible d'utiliser cette option pour le définir à l'endroit souhaité.



Type de propagation :



Matriciel : cette propagation matricielle se fait suivant deux directions perpendiculaires.



Quinconce : Sur ce type de propagation, la seconde direction est orientée à 45° par rapport à la première direction



Matriciel

Quinconce





Direction :

Correspond à la première direction de la propagation matricielle ou en quinconce.





Type de distance :



Centre à centre : les distances sont appliquées de centre à centre de chaque profils du motif



Profil à profil : les distances sont appliquées de bord à bord entre les profils du motif.



Première / Seconde distance :

Indiquez ici la valeur des deux distances utilisées dans le motif.
Il est possible de modifier ces valeurs directement sur les étiquettes correspondantes dans la zone graphique.
