Mesure de distance











Ce type de mesure permet de connaître la distance d'une entité par rapport à une autre.



  1. Sélectionnez la première géométrie. Un filtre permet de ne sélectionner que certains types de géométrie (point, axe, plan, courbe, forme) ou pour le mode automatique, de pouvoir sélectionner toutes sortes d'entités en utilisant le picking rotatif..

  2. Sélectionner la deuxième géométrie. Un filtre permet de ne sélectionner que certains types de géométrie (point, axe, plan, courbe, forme) ou pour le mode automatique, de pouvoir sélectionner toutes sortes d'entités en utilisant le picking rotatif..

  3. Sélectionnez le repère par rapport auquel sera affiché le résultat.

  4. Validez en cliquant sur .





  • Le choix du repère permet d'orienter le résultat de l'analyse (informations dans Delta X, Y et Z).

  • Si l'un ou les deux calculs cumulés sont cochés, une ligne supplémentaire du résultat du cumul apparaît dans l'étiquette.

  • Lorsque le mode automatique est choisi, l’ordre de sélection des éléments par type est le suivant : Surfaces - Courbes - Points - Axes - Plans - Profils.

  • Un menu contextuel est disponible lorsqu’il y a plusieurs étiquettes. Ce menu permet de

- Supprimer l’étiquette « courante »

- Supprimer les autres étiquettes (sauf la « courante »)

- Supprimer toutes les étiquettes





L'option Forme permet d'obtenir la distance minimum entre une forme et un point, un axe, un plan, une courbe ou une autre forme.

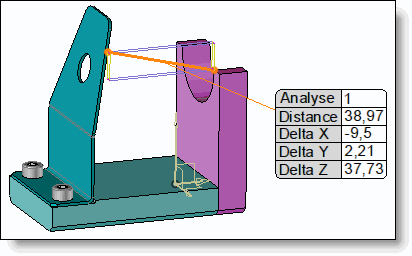

Exemple d'analyse de distance entre 2 formes, la ligne orange matérialise la distance minimum entre les 2 formes.
