Bloc englobant

Cette commande vous permet de créer un bloc englobant une sélection d'entités (points, profils, formes, repères...) avec possibilité de définir des marges.

Étapes de création / Utilisation :

Cliquez sur l'icône ou choisissez la commande Forme > Primitives > Bloc englobant... à partir du menu déroulant.

Sélectionnez les différents éléments à englober.

Options disponibles:

Repère d'orientation :

Cette option permet de définir le repère utilisé pour orienter le bloc englobant. Si l'option est décochée, le bloc englobant est orienté en fonction de l'encombrement des pièces formes sélectionnées.

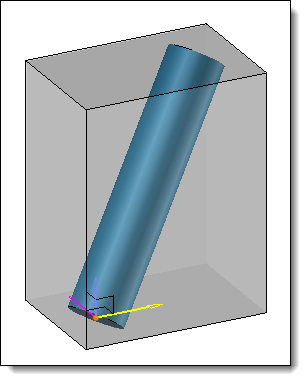

Bloc englobant avec repère d'orientation

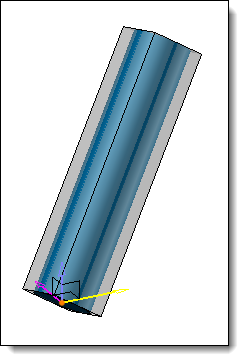

Bloc englobant sans repère d'orientation.

Le bloc est calculé en fonction de l'encombrement de la pièce afin d'obtenir un encombrement au plus proche du minimum.

Marges :

Vous avec la possibilité de rajouter des marges sur chaque coté du bloc englobant.

Si vous cochez la case Marge unique , la valeur donnée est appliquée pour toutes les faces.

Bien que sans repère d'orientation le bloc englobant créé soit au plus proche du minimum, il n'est pas possible de garantir que ce bloc soit le plus petit possible.
