Analyse contre-dépouilles

Cette commande permet de visualiser rapidement l’orientation des faces par rapport à une direction de démoulage.

Étapes de création / Utilisation :

Cliquez sur l'icône ou choisissez la commande Analyse > Analyse contre-dépouilles... à partir du menu déroulant.

Sélectionnez la direction de démoulage.
Choisissez les couleurs pour la direction de démoulage, la direction inverse, celle la contre-dépouille masquée et pour les faces n'étant pas en contre-dépouilles. Pour choisir une couleur, cliquez sur le bouton ou utilisez la pipette de sélection.

Les couleurs sont affichées tant que la commande est active.

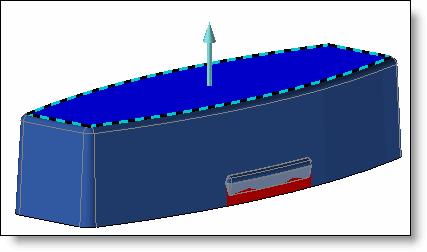

Exemple d’analyse de contre dépouille, la zone en rouge indique les parties en contre-dépouilles.

Options disponibles :

Tolérance :

Lorsqu'une face n'est pas parfaite (l'arête d'une face cylindrique peut être une spline suite à un import), elle peut avoir des contre-dépouilles minimes à certains endroits. En modifiant la tolérance, ces petites zones ne seront plus trouvées.

Contre-dépouilles uniquement :

Cette option permet d’afficher les faces en contre-dépouille dans la couleur sélectionnée et le reste de la pièce en mode filaire.
