Congé
|
Congé |
Cette commande permet de créer un congé sur le sommet d'une esquisse.
Étapes de création :
Choisissez le type de congé.
|
Local : Le congé est appliqué sur les sommets sélectionnés. |
|
Global : Le congé est appliqué sur chaque sommet de l'esquisse. |
|
Interne externe : Comme pour le mode global, Le congé est appliqué sur chaque sommet de l'esquisse mais avec des valeurs différentes pour les rayons internes et les rayons externes. |
|

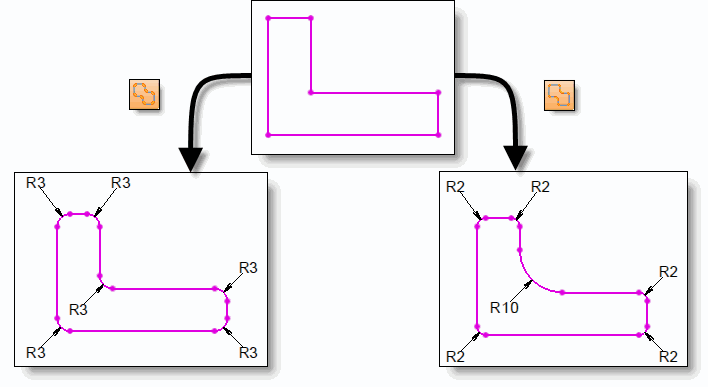

Exemple de réalisation de congés sur tous les sommets, à gauche avec le mode Global, à droite avec la mode Interne Externe. |
Entrez la valeur du rayon du congé. En cas d'utilisation du type Interne Externe, choisissez la valeur des rayons internes et externes.
Sélectionnez le sommet d'un élément de l'esquisse. (En mode local)
Cochez l'option Conserver le sommet pour garder le point sélectionné.
Congé avec sommet conservé |
Congé avec sommet non conservé |
|
|
En mode Global et Interne Externe, il est possible de modifier la tolérance angulaire. C'est l'angle minimum à partir duquel un congé sera créé. En-dessous de cette valeur, il n'y aura pas de congé sur ce sommet.
Validez en cliquant sur
.
Informations complémentaires / Modifications :
Un congé est considéré comme un arc de cercle, à partir du menu contextuel vous pouvez :
Contraindre le centre de l'arc de cercle sur un élément avec la commande Définir centre...
Lorsque le point de centre n'existe plus, recréer le point de centre de l'arc de cercle avec la commande Créer centre.
|
Le mode Interne externe ne peut fonctionner qu'avec un contour fermé. |
|
La commande contextuelle tolérance permet de modifier cette approximation. |
