Profil englobant
|
Profil englobant |
Cette commande permet de créer le profil englobant minimal à partir d'un ensemble d'éléments (points, courbes, profils, esquisses et formes).
Étapes de création / Utilisation :
Cliquez sur l'icône
ou choisissez la commande Esquisse >
Opérations > Profil englobant... à partir du menu déroulant.
Sélectionnez le plan d'esquisse dans lequel travailler (si vous n'êtes pas dans l'édition d'une esquisse).
Choisissez le type d'élément à englober :
|
Points, courbes, profils et formes : Ce mode permet de sélectionner des points créés via le menu Construction ou créés dans une esquisse, des arêtes d'une forme, des segments d'une esquisse (avec une sélection rotative) ou des formes. |
|
Esquisses et formes : Ce mode permet de sélectionner des esquisses dans leur globalité ou des formes. |
Choisissez le type de profil englobant à créer :
|
Rectangle |
Les éléments sélectionnés sont contenus dans un rectangle. La direction du rectangle peut être soit calculée automatiquement, soit indiquée manuellement avec l'option Direction de manière à orienter le rectangle suivant une direction spécifique.
|
||||
|
Cercle |
Les éléments sélectionnés sont contenus dans un cercle. Le centre du cercle englobant peut être soit calculé automatiquement, soit imposé avec l'option Centre.
|
||||
|
Oblong |
Les éléments sélectionnés sont contenus dans un oblong. La direction de l'oblong peut être soit calculée automatiquement, soit indiquée manuellement avec l'option Direction de manière à orienter l'oblong suivant une direction spécifique.
|
||||
|
Rectangle avec congés |
Les éléments sélectionnés sont contenus dans un rectangle avec des congés dont la valeur est modifiable. La direction du rectangle peut être soit calculée automatiquement, soit indiquée manuellement avec l'option Direction de manière à orienter le rectangle suivant une direction spécifique.
|
||||
|
Enveloppe convexe |
Les éléments sélectionnés sont contenus dans un contour où les parties concaves sont automatiquement éliminées.
|
Réglez éventuellement la valeur de la tolérance afin d'améliorer le calcul du profil englobant surtout lorsque les profils à englober sont des courbes b-splines. Une tolérance basse aura tendance à augmenter le temps de calcul.
Validez la création du profil
englobant en cliquant sur
.
|
|
La direction calculée automatiquement permet de minimiser la surface de profil englobant. Elle est matérialisée par une flèche orange. |
Options disponibles :
Taille forcée :
|

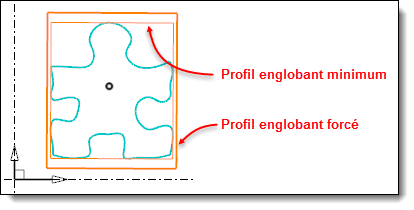

Il est possible de forcer la taille du profil englobant sauf pour les profils englobants de type Enveloppe convexe. Lorsque cette option est cochée, un aperçu du profil englobant minimum est affiché en trait orange fin et le profil avec la taille forcée est affiché en orange plus épais.
Lorsque l'option Vérifier est cochée, si la taille indiquée est inférieure à la taille minimum, les parties en dehors de la taille indiquée sont affichées en rouge :
|
Marges :
|
Cette option permet d'indiquer des marges sur chaque coté du profil englobant sauf dans le cas d'un profil englobant de type Cercle ou Enveloppe convexe où la marge est unique. L'option Marge unique permet d'appliquer la même valeur à tous les côtés du profil. |
Arrondi :
|
Cette option permet d'indiquer la précision que vous souhaitez obtenir en arrondissant les valeurs aux valeurs supérieures, elle ne s'applique pas dans le cas d'un profil englobant de type Enveloppe convexe. Dans le cas d'un rectangle englobant (avec ou sans congés), la valeur saisie dans le champ Pas est appliquée à toutes les dimensions sauf si vous indiquez une valeur dans le champ Deuxième pas. Dans ce cas, la valeur du Pas est appliquée à la longueur et la valeur du Deuxième pas est appliquée à la largeur.

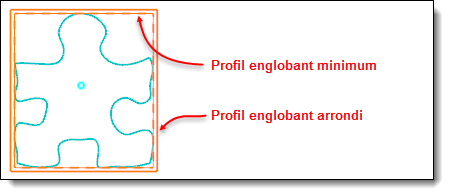

Lorsque vous indiquez une valeur de pas, un aperçu du profil englobant minimum est affiché en trait pointillé orange fin et le profil calculé est affiché en orange plus épais.
|
