Connexion de parties

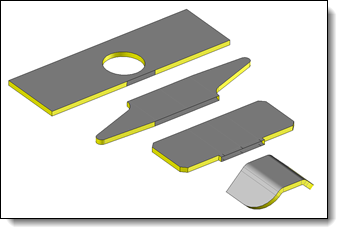

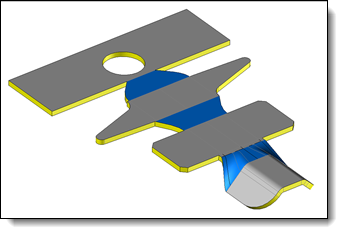

Cette commande permet de connecter deux formes entre elles, en créant une surface gabarit, qui sera automatiquement cousue aux deux formes.

Étapes de création / Utilisation :

Cliquez sur l'icône ou choisissez la commande Bande > Connexion de parties... à partir du menu déroulant.

Options disponibles:

Deux modes de création sont disponibles :

Trou : Ce mode permet de créer une surface gabarit entre deux boucles d'arêtes fermées. La boucle d'arêtes correspondant à l'ouverture sur la forme est automatiquement détectée.
Arêtes : Ce mode permet de créer la surface gabarit entre deux chemins d'arêtes ouverts.

Les connexions ne sont possibles qu'entre deux sélections de même type. Deux boucles d'arêtes, ou deux chemins d'arêtes.

Tangence avec les arêtes de bord : si coché, la tangence s’applique à chaque lot d’arêtes de bord (arêtes connectées à des faces latérales). Les connexions suivront la direction des faces latérales.
Amplitude : Si l’amplitude n'est pas spécifiée, elle sera initialisée au tiers de la distance entre les deux lots d’arêtes. Il est possible de l'ajuster en donnant une valeur.

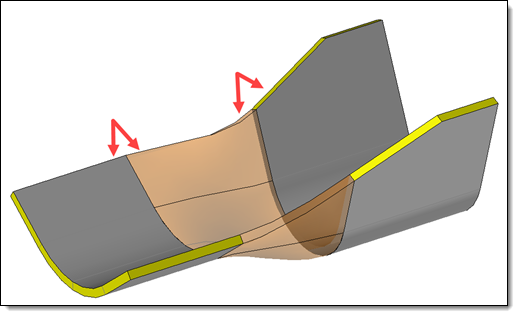

Connexion de partie avec tangence avec les arêtes de bord.

Contrainte : Il est possible d'appliquer une contraintes entre les surfaces gabarit créées, et les surfaces de la partie connectée via menu contextuel sur la sélection d'arête. Une contrainte peut être appliquée indépendamment d'un coté ou de l'autre de la connexion.
Une étiquette est créée, permettant de modifier le type de contrainte appliquée (Tangence ou courbure) et son amplitude.

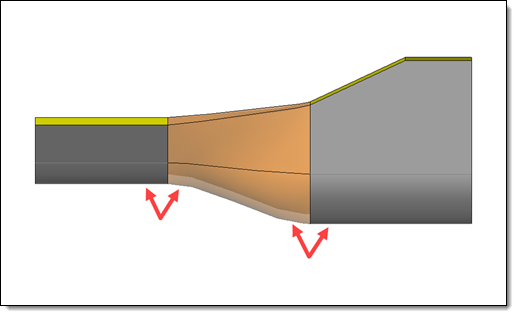

Connexion de partie avec contrainte de tangence aux surfaces.

Modifications / Informations complémentaires :

Il n'est pas possible de régler dans le détail les paramètres de création de la gabarit. Si les surfaces créées automatiquement par la commande ne correspondent pas au besoin, il faudra alors créer les surfaces manuellement, puis les coudre.
