Zone de formage







Cette commande permet d'identifier sur la bande les différentes zones de formages de celle-ci. Une section est créée, correspondant aux faces du poste, projetées dans le plan de la bande. Cette section est automatiquement projetée en mise en plan de la bande.



Étapes de création / Utilisation :



Cliquez sur l'icône ou choisissez la commande Bande > Zone de formage... à partir du menu déroulant.



  1. Sélectionnez la(les) face(s) du formage à considérer.

  2. Sélectionnez le type de l'opération réalisée et la méthode de calcul des efforts.

  3. Validez .







  • Cette commande n'est disponible qu'en Etape modélisation dans le document Mise en bande.

  • Il est impératif d'avoir rendu modifiable localement  le poste de la bande sur lequel appliquer l'opération.





Options disponibles:





  • Description :  La description de l'opération peut être rappelée dans les Notes d'opérations de bande, lors de l'habillage de la vue de la bande en mise en plan.

  • Faces à considérer : Sélectionnez les faces du formage à considérer. À la sélection d'une face, sa face opposée est automatiquement ajoutée à la sélection

  • Calcul des efforts : Le type de l'opération peut-être rappelé des les notes d'opérations de bande.

    • Le calcul de l'effort est basé sur la longueur totale des Arêtes pour le calcul sélectionnées. Il est équivalent à l'effort d'une longueur de découpe, minoré par un Facteur de correction.

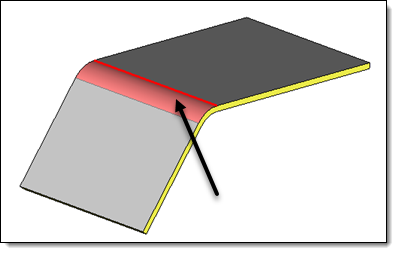

       Sélectionnez une arête par Pliage

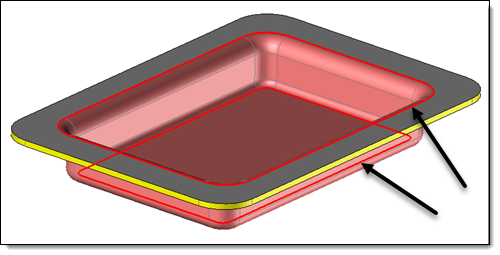

       Sélectionnez les arêtes identifiant les changements de courbure pour les formages.



    • Autre : Il est possible de donner un type utilisateur. Il est nécessaire dans ce cas de donner la valeur d'Effort.





  • Colorier les faces : Cette option permet de colorier les faces de formage sur le poste de la bande.

  • Attribut de section : Cette option permet de spécifier les attributs de la section en définissant :

  • Couleur et/ou

  • hachures :

    • Type : Cette option permet de choisir le type d'hachurage à appliquer.

    • Il est aussi possible de piloter l'Espacement et l'Orientation de l'hachurage.





  • Plan de projection : Cette option permet de définir le plan de projection des faces de formage sélectionnées. Par défaut, celui choisit est le plan XY du repère absolu.
