Liaison tiroir





Liens / Vidéos :





Cette commande permet de créer deux liaisons Profil sur Profil avec contact non permanent. Une liaison pour gérer le mouvement lié au doigt de démoulage, une autre pour le coin de verrouillage.



Étapes de création / Utilisation :



Cliquez sur l'icône ou choisissez la commande Moule > Liaisons tiroir... à partir du menu déroulant.



  1. Choisissez la liaison à créer :

  2. Sélectionnez les groupes rigides et éléments en contact.

  3. Choisissez enfin le plan de projection.

  4. Validez .





Cette fonction automatise les mécanismes standard de la simulation dans TopSolid.







Mode de conception :





  • Il est possible d'activer/ désactiver une coupe graphique via l'icône Coupe affichée dans la zone graphique.
  • La coupe est graphique, temporaire, et créée automatiquement à la création de la liaison. Elle n'est disponible qu'après sélection du plan de projection des profils. A la validation de la création de la liaison, la coupe est automatiquement désactivée.
  • Les attributs de visualisation de la coupe sont paramétrables dans les options Coupe graphique du document moule.



Options disponibles:





Deux liaisons peuvent être créées:

Doigt de démoulage sur tiroir: La liaison va créer le profil intersection du doigt et du plan sélectionné, et le profil intersection du tiroir et de ce plan.

  • Groupes rigides

  • Doigt : Permet de sélectionner le groupe rigide du doigt à prendre en compte pour créer la liaison.

  • Tiroir : Permet de sélectionner le groupe rigide du tiroir à prendre en compte pour créer la liaison.



  • Doigt de démoulage : Sélectionner le doigt de démoulage "autour" duquel créer le profil. Si un doigt est cliqué pour sélectionner le groupe rigide du doigt, alors ce champs est automatiquement rempli avec celui-ci.

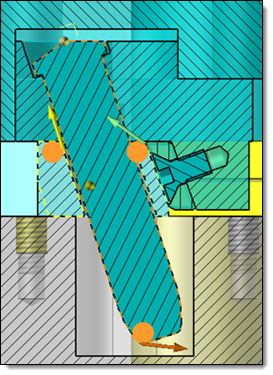

  • Inverser le profil : Cette option permet de déterminer l'orientation du profil qui doit être tel que le "disque" orange soit dans la matière. Il est possible d'inverser le profil graphiquement via la flèche liée au disque.





Pour être sélectionné automatiquement, il faudra que le doigt fournisse la fonction Doigt incliné.





  • Tiroir : Sélectionner le tiroir "autour" duquel créer le profil. Si un tiroir est cliqué pour sélectionner le groupe rigide du tiroir, alors ce champs est automatiquement rempli avec celui-ci

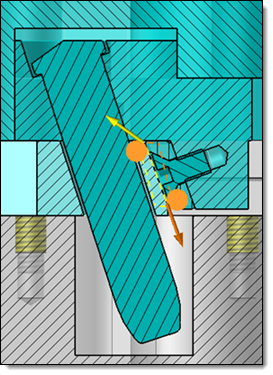

  • Inverser le premier/second profil : Cette option permet de déterminer l'orientation des profils qui doivent être tel que le "disque" orange soit dans la matière. Il est possible d'inverser le profil graphiquement via la flèche liée au disque.





Pour être sélectionné automatiquement, il faudra que le tiroir fournisse la fonction Tiroir.





  • Plan : Le plan de projection des profils est sélectionné automatiquement sur le repère de base du doigt. Il est aussi possible d'en sélectionner un, il doit couper longitudinalement le tiroir en passant par l'axe du doigt.

Coin de verrouillage sur tiroir : La liaison va créer le profil intersection du coin et du plan sélectionné, et le profil intersection du tiroir et de ce plan.

  • Groupes rigides

  • Verrouillage: Permet de sélectionner le groupe rigide du coin à prendre en compte pour créer la liaison.

  • Tiroir : Permet de sélectionner le groupe rigide du tiroir à prendre en compte pour créer la liaison.



  • Coin de verrouillage : Sélectionner le coin de verrouillage "autour" duquel créer le profil. Si un coin est cliqué pour sélectionner le groupe rigide du coin, alors ce champs est automatiquement rempli avec celui-ci.
    Si le coin est composé de plusieurs pièces, sélectionner la pièce vérouillante.

  • Inverser le profil : Cette option permet de déterminer l'orientation du profil qui doit être tel que le "disque" orange soit dans la matière. Il est possible d'inverser le profil graphiquement via la flèche liée au disque.



Pour être sélectionné automatiquement, il faudra que le coin fournisse la fonction Coin de verrouillage.





  • Tiroir : Sélectionner le tiroir "autour" duquel créer le profil. Si un tiroir est cliqué pour sélectionner le groupe rigide du doigt, alors ce champs est automatiquement rempli avec celui-ci.

  • Inverser le profil : Cette option permet de déterminer l'orientation du profil qui doit être tel que le "disque" orange soit dans la matière. Il est possible d'inverser le profil graphiquement via la flèche liée au disque



Pour être sélectionné automatiquement, il faudra que le tiroir fournisse la fonction Tiroir.





  • Plan : Le plan de projection des profils est sélectionné automatiquement sur le repère de base du Tiroir. Il est aussi possible d'en sélectionner un autre, notamment pour éviter le trou d'une vis de plaquette par exemple.
