Graphe de cinématique |
Cette commande permet de créer un graphique de cinématique dans une mise en plan. Ce graphique affiche les groupes rigides et les liaisons existants entre-eux sous forme de schéma.
Étapes de création / Utilisation :
Cliquez sur l'icône
ou choisissez la commande Vue > graphique
de cinématique... à partir du menu déroulant.
Sélectionnez dans la liste le document contenant le mécanisme à utiliser.
Positionnez le graphe.

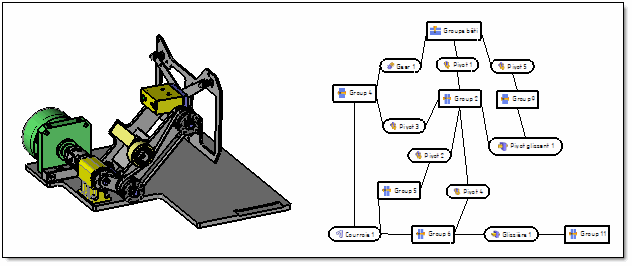

Exemple de graphe cinématique d'un mécanisme |
Options disponibles:
Mécanisme :
|
La liste déroulante liste les documents d'assemblage ouverts contenant un mécanisme et également les documents d'assemblage définis dans les ensembles du document de mise en plan. C'est à partir du mécanisme du document choisi que le graphique est automatiquement créé.
Si vous cochez l'option Afficher les forces, les forces et efforts définis dans le mécanisme apparaîtront également dans le graphe.
Vous pouvez également choisir le style à utiliser pour la création du graphe. Les styles personnels peuvent être créés grâce à la commande Style de graphe de cinématique. |
Format :
Affiche le nom et la taille de la police utilisée Cochez l'option Police pour activer le bouton et ainsi modifier les réglages (police, style, taille, ...). |
Couleurs :
Permet de définir les couleurs des liaisons sur-contraintes et la couleur par défaut.
|
Traits :
Permet de définir les épaisseurs de trait du symbole.
|
Modifications / Informations complémentaires :
Après création, il est possible de déplacer les cases des liaisons et des groupes rigides afin d'agencer le graphe à sa convenance.
La commande contextuelle Restaurer les positions initiales permet de retrouver l'agencement de départ du graphe.
