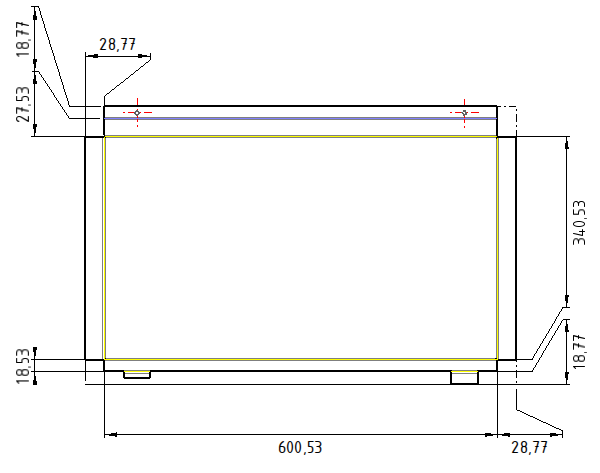

Cotes composites de plis automatiques

• Seul les plis parallèles aux axes de la vue sont traités automatiquement.

• Si la cotation composite automatique est utilisée sur une vue interrompue, seule une origine définie manuellement sera autorisée. Si une autre origine est définie, un message d'erreur sera affiché à la création ou modification de l'opération cotes composites de plis  automatiques.

• S'il y a des axes automatiques dans la vue interrompue, les cotes générées par l'opération cotes composites de plis automatiques ne s'accrocheront pas sur ces axes.

• Toutes les options et tous les réglages ci-dessous sont spécifiques aux cotes composites automatiques. Les réglages et options plus généraux à la cotation (cote duale, encadrement, taille et type d'extrémité,  ...) sont disponibles, soit en utilisant un style de cote personnalisé, soit après validation de la commande en éditant la cote.

Avec la commande contextuelle : Autres > Eclater, il est possible de couper le lien entre les cotes pour les modifier de manière indépendante. Quand cette commande est appliquée, les cotes sont transformées en entités simple et indépendante.

Permet de choisir l'origine des coordonnées

• En choisissant un coin de la vue ou son origine en cliquant sur l'icône correspondante

• ou en sélectionnant manuellement le point sur la vue.

• Détection automatique des plis : Si cette option est décochée, seules les géométries ajoutées seront cotées. Si elle est cochée, tous les plis seront cotés.

• Plis à ignorer : Permet de sélectionner sur la vue, les plis à ignorer lors de la cotation.

• Géométries ajoutées : Il est possible de rajouter des géométries (sommets, arêtes ou autres ...) qui seront également cotés.

• Exceptions : Parmi les entités à coter (plis et/ou géométries), il est possible de faire des exceptions pour ne pas avoir la cote suivant x ou suivant y d'une géométrie. En décochant la case X, la cote suivant X de cette géométrie sera ignorée. Si la géométrie est une arête verticale, seul X peut être coché ou décoché, Y est décoché. Si la géométrie est un sommet, X et Y peuvent être cochés ou décochés.

• Police :

Affiche le nom et la taille de la police utilisée

Cochez l'option Police pour activer le bouton et ainsi modifier les réglages (police, style, taille, effets, ...).

•  Format :

Affiche le nombre de décimales des cotes composites.

Cochez l'option Format des unités pour activer le bouton et ainsi modifier les réglages (nombre de décimales, afficher le zéro).

• Précision pour alésages :

La cote indiquant la position d'un trou alésé peut avoir une précision différente en utilisant cette option. cette option n'est utilisable que pour les modes parallèle et ordonné.

• Alignement :

Permet de définir l'alignement du texte par rapport à la géométrie de la cote.

Cochez Alignement pour positionner le texte de cote au-dessus ou sur la ligne de cote.

Dans le cas d'une cote duale, si les valeurs doivent être l'un au-dessus de la ligne de cote et l'autre en-dessous, utilisez Centrer sur la ligne de cote.

• Ligne de cote :

Permet de définir l'écart entre la ligne de cote et le texte de cote.

• Ligne de rappel :

Permet de définir l'écart entre la géométrie et la ligne de rappel ainsi que l'extension qui est le prolongement de la ligne de rappel au-dessus de la ligne de cote.

Cette option s'adapte en fonction du mode choisi.
