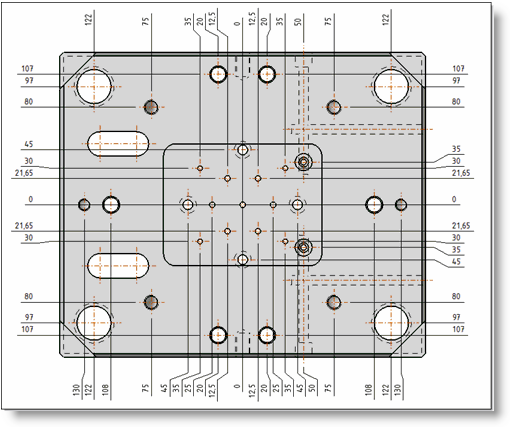

Cotes composites automatiques

En mode automatique, il n'est pas possible de choisir la direction des axes. Les cotes pourront uniquement être orientées suivant x et/ou y. Si une autre direction est nécessaire, il faut utiliser la commande cotes composites.

• Si la cotation composite automatique est utilisée sur une vue interrompue, seule une origine définie manuellement sera autorisée. Si une autre origine est définie, un message d'erreur sera affiché à la création ou modification de l'opération cotes composites automatiques.

• S'il y a des axes automatiques dans la vue interrompue, les cotes générées par l'opération cotes composites automatiques ne s'accrocheront pas sur ces axes.

• Toutes les options et tous les réglages ci-dessous sont spécifiques aux cotes composites automatiques. Les réglages et options plus généraux à la cotation (cote duale, encadrement, taille et type d'extrémité,  ...) sont disponibles, soit en utilisant un style de cote personnalisé, soit après validation de la commande en éditant la cote.

Avec la commande contextuelle : Autres > Eclater, il est possible de couper le lien entre les cotes pour les modifier de manière indépendante. Lorsque cette commande est appliquée, les cotes sont transformées en entités simples et indépendantes.

Permet de choisir l'origine des coordonnées

• En choisissant un coin de la vue ou son origine en cliquant sur l'icône correspondante

• ou en sélectionnant manuellement le point sur la vue.

• Détection automatique : Si cette option est décochée, seules les géométries ajoutées seront cotées. Si elle est cochée, les perçages seront proposés.

• Perçages à ignorer : Permet de sélectionner les perçages de la vue à ignorer lors de la cotation.

• Géométries ajoutées : Il est possible de rajouter des géométries (sommets ou arêtes de poches ou autres ...) qui seront également cotées.

• Exceptions : Parmi les entités à coter (perçages et/ou géométries), il est possible de faire des exceptions pour ne pas avoir la cote suivant x ou suivant y d'une géométrie. En décochant la case X, la cote suivant X de cette géométrie sera ignorée. Si la géométrie est une arête verticale, seul X peut être coché ou décoché, Y est décoché. Si la géométrie est un sommet, X et Y peuvent être cochés ou décochés.

Permet de configurer la détection des géométries à coter :

• Inclinaison maximum : Par défaut la valeur est à 0° ce qui veut dire que seuls les perçages perpendiculaires sont détectés. En modifiant l'angle, il est possible de prendre également en compte les perçages obliques s'ils respectent la valeur saisie.

• Arc minimum : Les arcs inférieurs à l'angle saisi ne seront pas pris en compte dans cette cotation composite.

• Diamètre maximum : Les perçages ayant un diamètre supérieur à au diamètre saisi ne seront pas pris en compte dans cette cotation composite.

• Diamètre minimum : Les perçages ayant un diamètre inférieur au diamètre saisi ne seront pas pris en compte dans cette cotation composite.

• Police :

Affiche le nom et la taille de la police utilisée

Cochez l'option Police pour activer le bouton et ainsi modifier les réglages (police, style, taille, effets, ...).

•  Format :

Affiche le nombre de décimales des cotes composites.

Cochez l'option Format des unités pour activer le bouton et ainsi modifier les réglages (nombre de décimales, afficher le zéro).

• Précision pour alésages :

La cote indiquant la position d'un trou alésé peut avoir une précision différente en utilisant cette option. cette option n'est utilisable que pour les modes parallèle et ordonné.

• Alignement :

Permet de définir l'alignement du texte par rapport à la géométrie de la cote.

Cochez Alignement pour positionner le texte de cote au-dessus ou sur la ligne de cote.

Dans le cas d'une cote duale, si les valeurs doivent être l'un au-dessus de la ligne de cote et l'autre en-dessous, utilisez Centrer sur la ligne de cote.

• Ligne de cote :

Permet de définir l'écart entre la ligne de cote et le texte de cote.

• Ligne de rappel :

Permet de définir l'écart entre la géométrie et la ligne de rappel ainsi que l'extension qui est le prolongement de la ligne de rappel au-dessus de la ligne de cote.

Cette option s'adapte en fonction du mode choisi.

• Distance de positionnement :

Permet de définir la distance de positionnement de la cote par rapport à la géométrie de référence.

Lorsqu'une cote a été déplacée, le menu contextuel sur une des cotes composites automatiques donne accès à la commande Réinitialiser position. Celle-ci repositionne toutes les cotes à la valeur de distance de positionnement.
