Note de cône







Liens / Vidéos :





Cette commande permet de créer une note affichant la conicité d'une face conique.



Étapes de création / Utilisation :



Choisissez la commande Habillage > Note de cône... à partir du menu déroulant.



  1. Sélectionnez un segment d'une face conique (seules les faces coniques peuvent être sélectionnées).

  2. Choisissez le style de la note.

  3. Positionnez la note sur votre dessin.

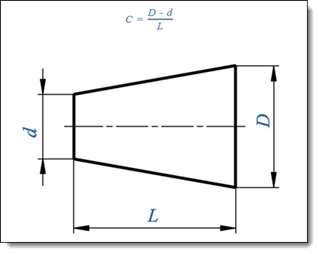

La conicité C est définie par la formule suivante :







Options disponibles:







Permet de définir l'encadrement de la note et la couleur du trait de la note.

  • Encadrement :

Permet d'encadrer le texte de la note. Les encadrements possibles sont : Aucun, Souligné, Encadré, Dans un drapeau, Encerclé ou Triangle.

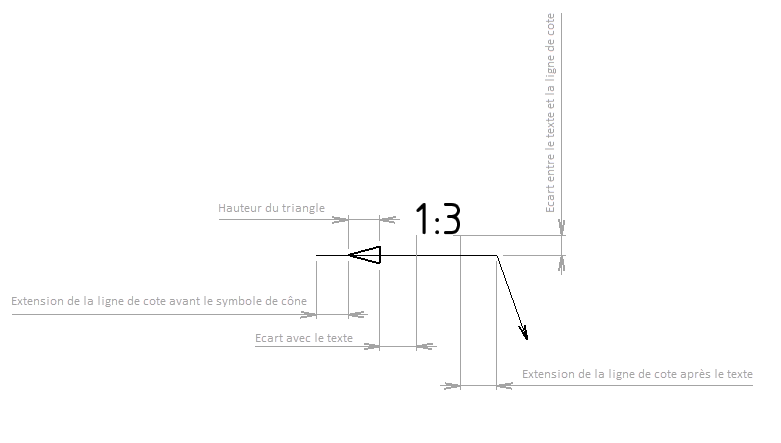

  • Ecart entre le texte et la ligne de cote :

Permet de définir la position du texte par rapport à la ligne de cote (voir image dans le paragraphe Symbole de cône).



  • Couleur :

Pour utiliser une autre couleur que celle proposée par défaut, sélectionnez la cellule couleur puis choisir la nouvelle couleur à utiliser. Pour annuler la couleur, utiliser l'icône.









Déporter : Permet de positionner le symbole au dessus de la ligne de cote ou sur la ligne de cote.



Symbole déporté

Symbole non déporté



Description de l'utilisation des autres paramètres :







Extrémités :

Permet de modifier les extrémités des symboles : style de flèches, taille, ...





Modifications / Informations complémentaires :

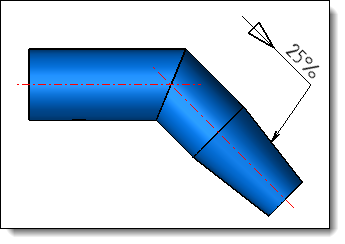

Le texte de la note est toujours parallèle à l'axe du cône :
