Cette commande permet d'influer l'algorithme de mise à plat dans des cas spécifiques où le dépliage "classique" et le dépliage à "bords tombés" sont mixés.

Basiquement, TopSolid analyse la pièce à partir de la face donnée comme référence par l"utilisateur, la parcourt de face en face et en déduit ce qui est un pli, une zone neutre, une déformation. Dans certains cas, des zones peuvent être ambiguës (c'est-à-dire qu'elles peuvent être interprétées en tant que pli ou déformation selon l'ordre dans lequel on les considère).

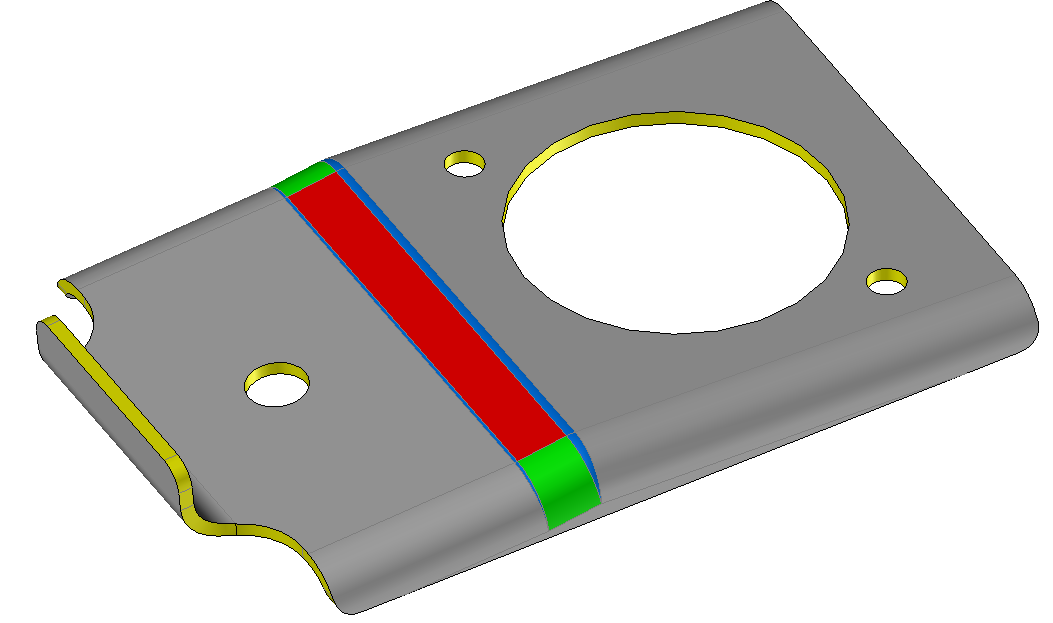

Soit l'exemple ci-dessous :

Si la face rouge est la face de référence, les faces voisines (en vert et bleu) peuvent être interprétées comme des plis. Le dépliage va échouer.

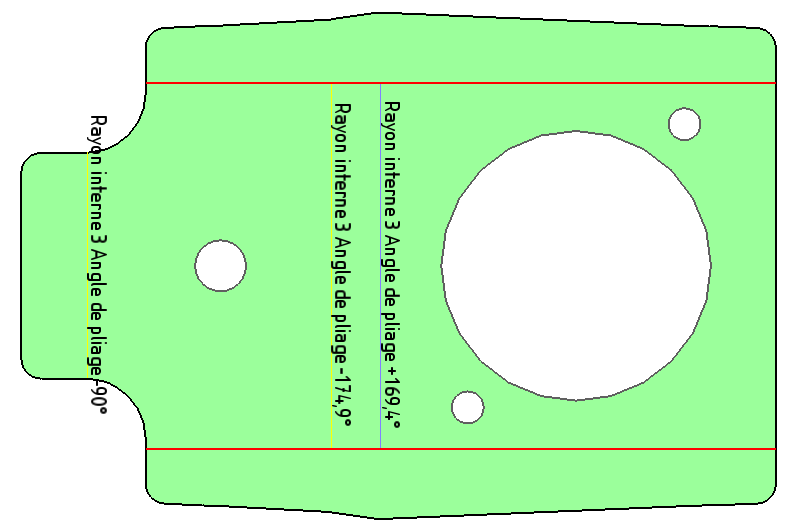

Si on définie les 2 faces bleues en plis et les 2 faces vertes en déformation, l'algorithme va être guidé pour qu'il déplie en premier les bleus puis les vertes. Ce qui donne le déplié suivant :

Étapes de création / Utilisation :

Choisissez la commande Mise à plat > Procédé de mise en forme... à partir du menu déroulant.

1. Sélectionnez les faces..

2. Choisissez le type de procédé de mise en forme (déformation ou pli). Dans l'exemple ci-dessus, les 2 faces bleues ont été définies comme Pli.

3. Choisissez une couleur.

4. Validez.
