Redressement de bord tombé





Liens / Vidéos :





Cette commande permet de redresser les bords tombés et de créer des coins de valise.





Étapes de création / Utilisation :



Cliquez sur l'icône ou choisissez la commande Tôlerie > Redressement de bord tombé... à partir du menu déroulant.



Redressement de faces :

  1. Sélectionnez la face du côté à conserver.

  2. Sélectionnez les arêtes frontières entre la face de référence et les bords tombés (les arêtes doivent être sélectionnées des 2 côtés de la tôle).

  3. Choisissez le mode de redressement.



Suppression : Permet supprimer le bord tombé.

Extension : Permet d'étendre la face de référence en saisissant une valeur de prolongement.

Extension par mesure : Permet d'étendre la face de référence. La longueur de prolongement est calculée automatiquement en prenant la longueur de l'arrondi + celle du rebord. Le point de sélection sur la frontière à donc son importance.

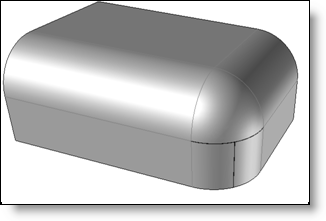

Tôle initiale

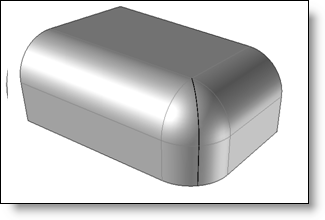

Après suppression

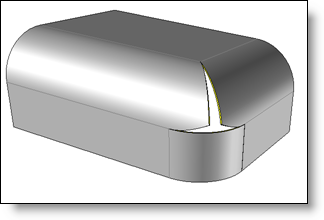

Après extension

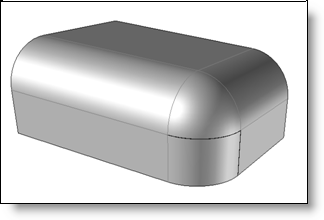

Après extension par mesure





Les redressements de bords tombés sont toujours réalisés en prolongement des arêtes frontières de la zone conservée.

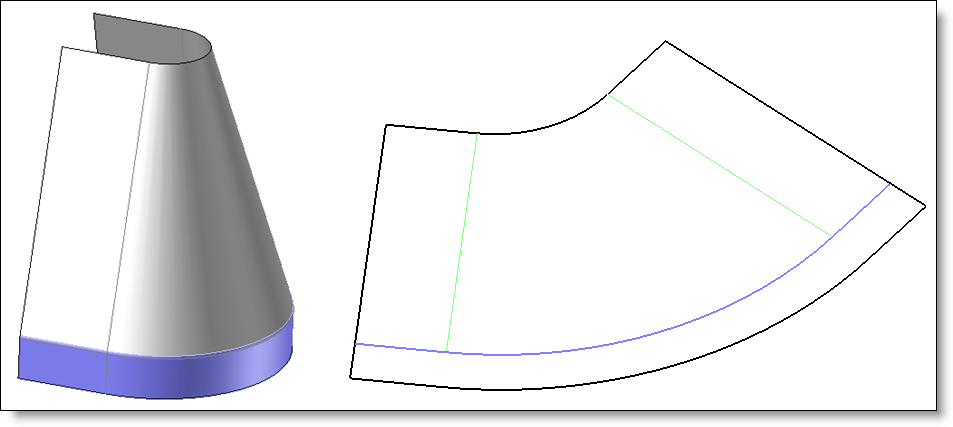

Tôle à redresser

(vue perspective)

Tôle à redresser avec l'arête frontière (vue de dessus)

Tôle redressée

(vue de dessus)



Extension sur la mise à plat :

Ce mode permet de définir sur la pièce 3D des zones d’extension qui seront automatiquement reportées sur la mise à plat, sans produire de géométrie sur la pièce 3D.

Son fonctionnement consiste à identifier les arêtes à prolonger et à indiquer la valeur de l’extension à appliquer.

Les arêtes à prolonger peuvent se situer sur le bord des pièces à traiter et dans ce cas l’extension sera rajoutée sur la mise à plat de la pièce à traiter.

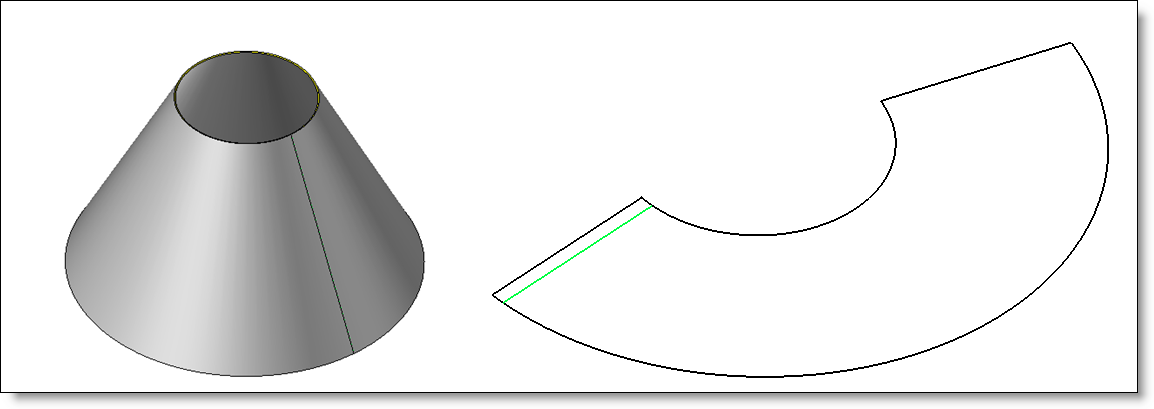

Exemple de redressement de bord tombé sur la mise à plat uniquement.



Elles peuvent également se situer à l’intérieur de la pièce, auquel cas, l’extension remplacera la partie de pièce identifiée par l’opération.





Coins de valise :

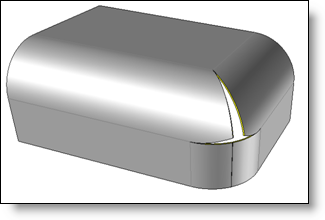

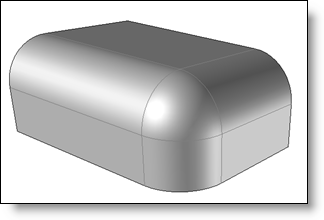

Ce  mode permet de produire la forme dépliable d’un «coin de valise».

Plusieurs configurations sont supportées :

  • 3 arêtes connectées (la conception doit être complètée par une rainure).



Tôle initiale

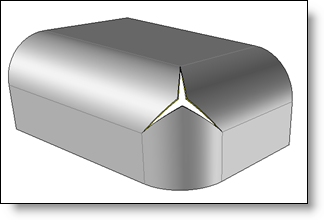

3 arêtes connectées



  • 2 arêtes connectées.



Tôle initiale

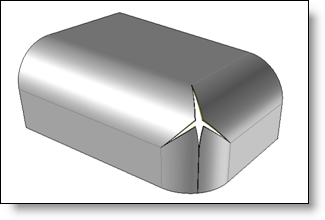

Résultat





Tôle initiale

Résultat





Tôle initiale

Résultat







Pour ne pas travailler sur la pièce de base, vous pouvez créer une pièce dérivée.





Options disponibles:







Permet de marquer la face à l'emplacement des frontières.
