Gestion des opérations de pliage











Cette commande est particulièrement utile pour contrôler la gamme de pliage créée ou en cours de définition. Elle permet aussi de visualiser une simulation simplifiée de la gamme de pliage.



Étapes de création / Utilisation :



Cliquez sur l'icône ou choisissez la commande Pliage > Gestion des opérations de pliage... à partir du menu déroulant.



  1. Visualisez les différentes étapes de pliage.

  2. Il est possible de renommer les étapes.

  3. Validez .







  • La commande est accessible depuis le menu contextuel sur le fond d’écran (aucun élément ne doit être sélectionné).





Options disponibles:







  • Opérations de pliage : Cette section liste les opérations de pliage actuellement définies dans l’ordre de réalisation réel de la pièce. Pour chaque opération on a :

  • Le nom de l’opération. Il est possible de le modifier en éditant la cellule.

  • La forme avant pliage associée à cette étape.

  • La forme après pliage associée à cette étape.

  • Des informations associées à l’opération de pliage. L'information d'un retournement de la pièce pour réaliser le pli est automatiquement renseignée. Il est de plus possible d'éditer la cellule pour en ajouter manuellement.





  • Le nom des opérations, ainsi que les informations qui leur sont associées sont exploitées dans la mise en plan.

    		•





    • Renommer : Cette commande permet de renommer les étapes de pliage en les numérotant dans leur ordre de passage sur la machine pour créer la pièce.

    • Réinitialiser informations : Cette commande permet de réinitialiser les informations données pour chaque étape de pliage.

    • Informations : Quand on change l'opération sélectionnée, les informations relatives à cette étape sont mises à jour.
      En particulier, sous la liste des plis, on retrouve une zone de texte qui récapitule des détails relatifs à l’opération (caractéristiques du ou des plis réalisés, outils, profondeur de pliage, positions des butées).

    • Affichage : Cet onglet permet de paramétrer ce qui est affiché dans la zone de visualisation graphique de l’étape :

    • Pièce : Il est possible d'afficher la configuration de la pièce positionnée, pliée ou les deux simultanément)

    • Machine : Il est possible de sélectionner les éléments de la machine à visualiser via les ensembles du document. Les poinçons peuvent être affichés :

      • En position : Juste avant le pliage ou après le pliage. Si cette option est décochée, il sont affichés en position (complètement) ouverte.

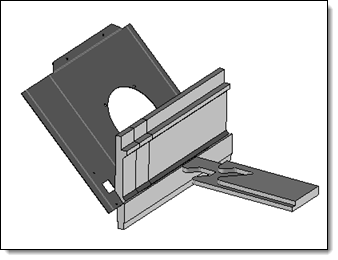

    Pièce pliée, poinçons en position.

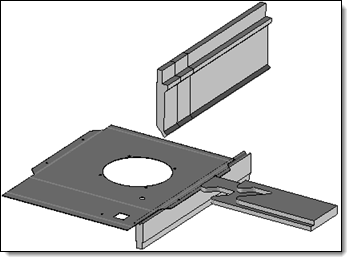

    Pièce positionnée, poinçons en position ouverte.



    • Simulation simplifiée :

    • Durée d'une étape : cette option permet de maîtriser la vitesse de la simulation.

    • En cliquant sur Lire , l’application fera défiler les différentes étapes et configurations de pliage pour simuler de manière simplifiée (mais déjà très caractéristique) la gamme de pliage.





  • Attention, la simulation commence à l’étape couramment sélectionnée.

    		•





    • Arrêt sur collision : cette option permet d’arrêter la simulation sur la première étape pour laquelle des détections seront détectées (entre la pièce et les outils). La zone de collision est mise en évidence en rouge.



    Modifications / Informations complémentaires :



    Grâce à ces commandes il est plus facile de retrouver les opérations correspondant à la définition d'une étape de pliage, plutôt

    que la rechercher dans l'arbre des opérations.
