Découpe fil
|
|
Découpe fil |
Pour les petites pièces ayant des angles "vifs" ou des rayons de raccord très petit, cette découpe fil permet donc :
Cas d'une matrice:
D'éliminer une partie de la pièce par la création d’une trajectoire de découpe par contournage de la géométrie ou par la création d’une trajectoire de destruction de la géométrie.
Cas d'un poinçon:
De découper celui-ci.
 |
Le type de découpe est déterminé dans l’étiquette de l’opération.
3 types de découpe par contournage :
|
|

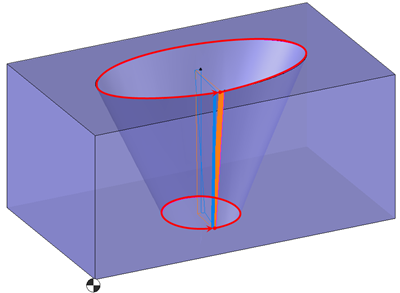

La découpe complète Cette découpe permet de définir une trajectoire sur la totalité de la périphérie de la géométrie. Elle est utilisée pour faire une passe de finition précise (sans marque de la chute) ou lorsque la chute est déjà bridée.
|
|
|

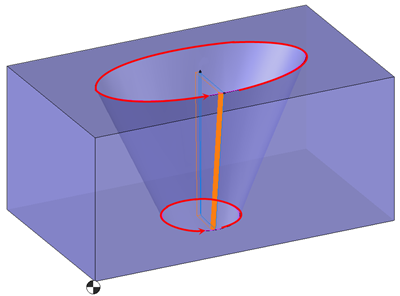

La découpe partielle Cette découpe permet de définir une trajectoire sur toute la géométrie à l’exception des tenues de chute.
|
|
|

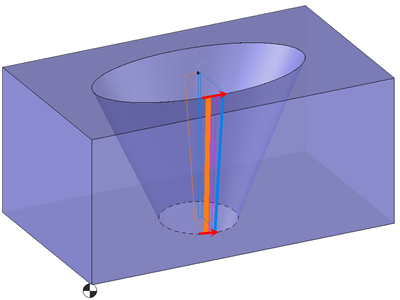

La découpe chute Cette découpe permet de définir une trajectoire uniquement sur les tenues de chute de la géométrie. Elle est généralement utilisée après une découpe partielle pour libérer la pièce (après avoir changé le bridage).
|
Un type de découpe par destruction :
|
|

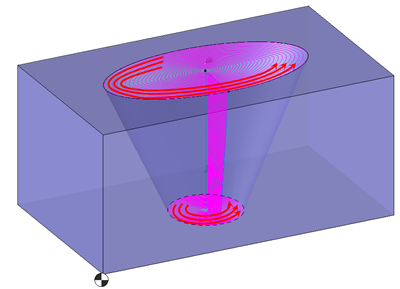

La destruction Cette découpe permet de définir une trajectoire pour supprimer totalement la matière située à l’intérieur de la géométrie à usiner (utilisée généralement sur des petites poches comme les trous d'éjecteur car cela évite d'avoir à gérer une chute) . La trajectoire s’apparente à une trajectoire de vidage de poche en colimaçon ou à un morphing (en prenant bien sûr en compte le fait de ne pas faire tomber de chute !)
|
Il suffit de sélectionner directement sur la pièce la géométrie (faces) à usiner. TopSolid définira automatiquement une géométrie à usiner.
 |
Il est néanmoins possible de définir au préalable la géométrie à usiner avec la fonction géométrie. L’intérêt est de définir les caractéristiques de la géométrie avant d’utiliser la fonction de découpe, afin de synchroniser l’usinage entre deux courbes, de donner un point d’enfilage, de donner un point de retrait, de définir la longueur de tenue de chute…
|
Quelle géométrie utiliser :
 |
Un profil La découpe suivant un profil est une découpe droite, cette opération va suivre la courbe définie par l'utilisateur avec des mouvements suivant deux axes. Une dépouille est néanmoins possible pour faire une découpe 4 axes simple. |
 |
Deux profils La découpe suivant deux profils est utile dans le cas d'une découpe évolutive, cette opération va suivre les courbes définies par l'utilisateur avec des mouvements suivant quatre axes ou éventuellement deux axes si les courbes sont identiques. |
 |
Deux profils (sur faces) Identique à la solution "Deux profils", ces deux profils étant calculés en automatique par TopSolid. |
Il est possible de modifier la géométrie d’une opération avec
+
Aucun usinage fil n’est possible si la technologie d’usinage n’est pas définie.
La sélection du fichier technologique permet à TopSolid de définir les paramètres d'usinage comme l'avance et les offsets (gap variant en fonction de l'étincelle) à utiliser en fonction des paramètres suivants:
Matière pièce
Matière du fil
Diamètre du fil
Machine outil
Hauteur de matière maximum
La technologie est sélectionnée parmi la liste des documents technologiques disponibles.
|
Technologie fil G. Diamètre du fil Matière fil Matière pièce XS25C 0.25mm SW25X Cuivre Ébauche coupe standard CH19 Coupe de finition CH23 XS25F 0.25mm SW25X Graphite XS25L 0.25mm SW25X Aluminium XS25v 0.25mm SW25X Acier XS25W 0.25mm SW25X Carbure XS25Fx 0.25mm SW25X Acier |
Le bouton "filtre" en haut à droite de la fenêtre permet de sélectionner des critères pour simplifier la recherche de la technologie.

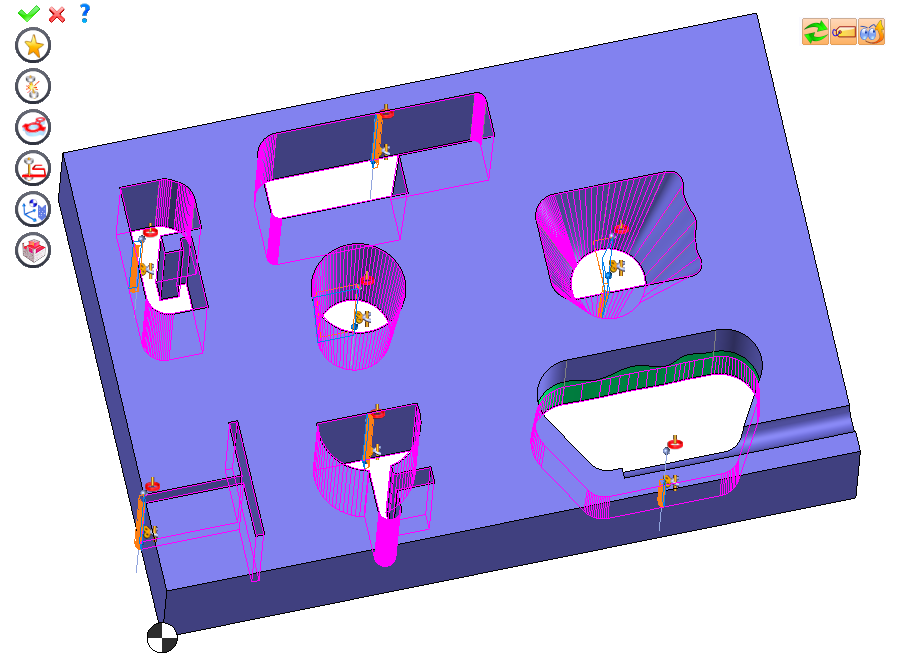

A l'aide du menu Découpe ou de la souris (sélection d'une face avec le bouton droit), sélectionner découpe.
Un bandeau d'icônes apparaît à gauche de l'écran ainsi qu'une étiquette sur la partie graphique.
 |
Il est alors possible de modifier des valeurs en
Sélectionnant dans l'étiquette la valeur à modifier. L'étiquette est présente dans en haut à droite. En fait, toutes les valeurs de l'étiquette sont des champs présents dans une des icônes de la partie gauche. Ces valeurs sont placées dans l'étiquette pour un accès plus rapide.
Ouvrant une des icônes de la partie de gauche
|
|
Choisir un favori
Plutôt de que modifier n valeurs, il est possible avec cette option de pouvoir récupérer (ou sauvegarder) des valeurs déjà saisies.
|
|
|
|
Définir les conditions de coupe de l'opération
C'est avec cette icône qu'il est possible de définir les conditions de coupe de l'opération en cours.
|
|
|
|
Définir ou ajouter la (les) géométrie(s) à usiner
C'est avec cette icône qu'il est possible de sélectionner (ou ôter) les géométries à usiner. En sélectionnant d'abord la géométrie et en utilisant "Découpe" avec un clic doit de la souris, cette géométrie est automatiquement ajoutée. Il n'est donc pas nécessaire d'accéder à cette icône pour cela
|
|
|
|
Définir tous les paramètres d'usinage
Chaque usinage a des paramètres particuliers. C'est avec cette icône que nous avons accès à tous les paramètres (comme la méthode de compensation, altitudes, mode de descente, ...)
|
|
|
|
Définir des paramètres du fichier Iso
C'est avec cette icône qu'il est possible de définir le commentaire à utiliser pour le code Iso.
|
|
|
|
Définir les propriétés de l'opération
C'est avec cette icône qu'il est possible de définir si par exemple on désire la mise à jour du brut ou bien de demander à calculer le résultat plus tard.
|
|
|
|
Valider
Afin de valider l'opération en cours, il suffit d'appuyer sur cette icône de faire un clic droit en dehors de la fenêtre puis utiliser le menu "OK"
|
|
|
|
Annuler
Si on désire annuler cette opération, il suffit d'appuyer sur cette icône
|
|
|
|
Aperçu
Permet d'afficher ou de masquer les synchronisations (points de passage du fil entre la buse supérieure et inférieure). Lorsque celle-ci est masquée, le calcul de la synchronisation n'est pas effectué et nous avons donc des temps de réponse améliorés.
|
|
|
|
Montrer l'étiquette
Permet d'afficher ou masquer l'étiquette de la zone graphique.
|
|
|
|
Mise à jour de l'édition
A chaque fois qu'un paramètre est modifié, tous les calculs pour remettre à jour la zone hachurée ainsi que la trajectoire sont déclenchés. Il se peut donc que la modification d'un paramètre devienne longue. Dans de nombreux cas, nous souhaitons modifier plusieurs paramètres avant de remettre à jour les calculs. Il suffit donc dans ce cas, d'appuyer sur cette icône. Dans ce cas, la trajectoire (par exemple) n’est pas recalculée avant de ré appuyé sur cette icône
|
Cliquez sur les différentes zones de l'image ci-dessous
 |
|
|
|
|
