Filetage

Accès icône:

Localisation: Tournage \ Filetage

Développement :

But

Effectuer, sur une pièce, un filetage, intérieur ou extérieur. La nature de l'outil sélectionné définit le type de filetage à réaliser (métrique, witworth, trapézoïdal ou quelconque).

Cette commande appelle, via un post-processeur adapté, le cycle fixe de la machine à commande numérique mettant en synchronisation la rotation de la pièce et le mouvement d’avance du chariot porte-outil.

Fonctionnement

Cette fonction permet de réaliser des filetages classiques (cylindriques, coniques, frontaux) et des filetages à conicité multiples successives faites d’un seul tenant.

Pour obtenir un pas à droite, il faut respecter les règles suivantes :

Outil à droite

Rotation à droite

Filetage de la Contre-pointe vers le mandrin

Outil à gauche

Rotation à gauche

Filetage du mandrin vers la contre-pointe

Pour obtenir un pas à gauche, il faut respecter les règles suivantes :

Outil à droite

Rotation à droite

Filetage du mandrin vers la contre-pointe

Outil à gauche

Rotation à gauche

Filetage de la contre-pointe vers le mandrin

La longueur fileté réellement est calculée comme suit :

Long. fileté réelle = Long. fileté théorique + (Nombre filets à vide) x PAS + (Largeur gorge de dégagement) / 2

Exploitation

A l'aide du menu Tournage ou de la souris ( avec ou sans sélection d'une face avec le bouton droit), sélectionner le menu "Filetage...".

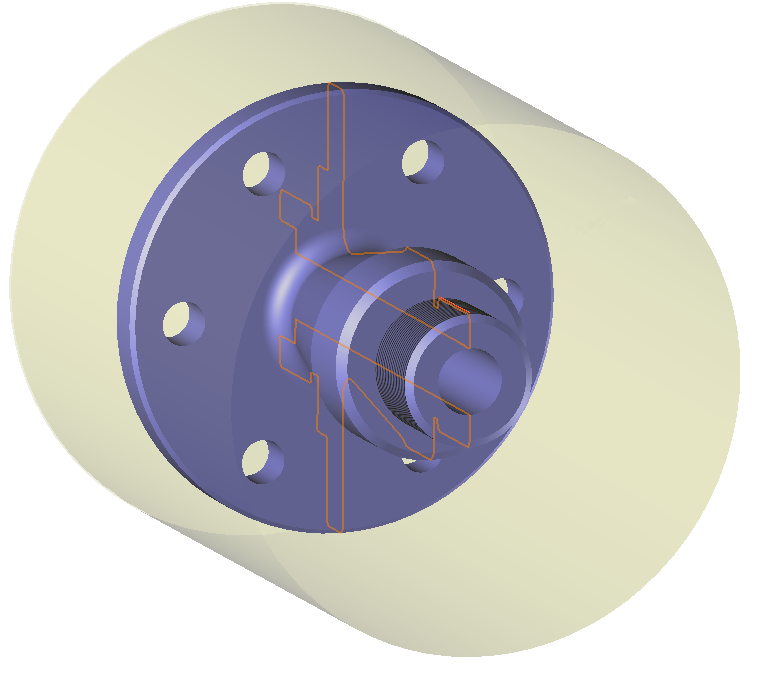

Un bandeau d'icônes apparaît à gauche de l'écran ainsi qu'une étiquette sur la partie graphique.

Il est alors possible de modifier des valeurs en

Sélectionnant dans l'étiquette la valeur à modifier. L'étiquette est le tableau représenté dans l'image du dessus en haut à droite. En fait, toutes les valeurs de l'étiquette sont des champs présents dans une des icônes de la partie gauche. Ces valeurs sont placées dans l'étiquette pour un accès plus rapide.

Sélectionnant les valeurs encadrées dans la zone graphique ou en tirant sur les flèches. Comme pour les valeurs de l'étiquette , ces champs sont des champs présents dans une des icônes de la partie gauche. Ces valeurs sont placées dans la zone graphique pour un accès plus rapide.

Ouvrant une des icônes de la partie de gauche.

	Choisir un favori Plutôt de que modifier n valeurs, il est possible avec cette option de pouvoir récupérer (ou sauvegarder) des valeurs déjà saisies.
	Choisir l'outil à utiliser Par défaut,si l'outil de l'opération précédente peut être utilisé, celui-ci est re-utilisé pour cette opération (Le nom de l'outil apparaît alors sur la zone graphique à côté de ) Si l'outil précédent ne convient pas ou si c'est la première opération, il est impératif de sélectionner un outil pour valider l'opération ()
	Définir les conditions de coupe de l'opération C'est avec cette icône qu'il est possible de modifier les conditions de coupe de l'opération en cours.
	Définir ou ajouter la (les) géométrie(s) à usiner C'est avec cette icône qu'il est possible de sélectionner (ou ôter) les géométries à usiner. En sélectionnant d'abord la géométrie et en utilisant "Usinage en bout" avec un clic doit de la souris, cette géométrie est automatiquement ajoutée. Il n'est donc pas nécessaire d'accéder à cette icône pour cela Définir des limites pour l'usinage Il est aussi possible d'appliquer des limitations (XYZ ou contour) à l'opération en cours.
	Définir tous les paramètres l'usinage Chaque usinage a des paramètres particuliers. C'est avec cette icône que nous avons accès à tous les paramètres (comme les surépaisseurs, altitudes, mode de descentes, modes d'usinage, ...)
	Définir des paramètres du fichier Iso C'est avec cette icône qu'il est possible de définir le commentaire à utiliser pour le code Iso ou de décider des matrices de plans inclinés à utiliser.
	Définir les axes colinéaires Cette icône est disponible que si la machine courante possède des axes colinéaires. C'est avec cette icône que l'on décidera quel axe sera piloté par l'opération. On pourra aussi décider de la valeur de sortie de l'axe qui restera fixe.
	Définir les propriétés de l'opération C'est avec cette icône qu'il est possible de définir si par exemple on désire la mise à jour du brut ou bien de demander à calculer le résultat plus tard.
	Valider Afin de valider l'opération en cours, il suffit d'appuyer sur cette icône de faire un clic droit en dehors de la fenêtre puis utiliser le menu "OK"
	Annuler Si on désire annuler cette opération, il suffit d'appuyer sur cette icône
	Aperçu Afficher ou masquer la zone d'usinage. Lorsque celle-ci est masquée, le calcul de cette zone n'est pas effectué et nous avons donc des temps de réponse améliorés.
	Montrer l'étiquette Permet d'afficher ou masquer l'étiquette de la zone graphique.
	Mise à jour de l'édition A chaque fois qu'un paramètre est modifié (comme la prise de passe axiale), tous les calculs pour remettre à jour la zone hachurée ainsi que la trajectoire sont déclenchés. Il se peut donc que la modification d'un paramètre devienne longue. Dans de nombreux cas, nous souhaitons modifier plusieurs paramètres avant de remettre à jour les calculs. Il suffit donc dans ce cas, d'appuyer sur cette icône. Dans ce cas, zone hachurée et trajectoire (par exemple) ne seront pas re calculées avant de ré appuyer sur cette icône.

Etiquette

Cliquez sur les différentes zones de l'image ci-dessous

Rotation broche	Anti-horaire
Sens du filet	Gauche
Type d'outil	Gauche
Pas	2mm
Nombre de filets	1
Visu. de la trajectoire	Oui

Gestion des visibilités lors de l'édition de l'opération: cliquez sur les icônes ci-dessous

Visibilité de la machine

Visibilité des posages

Visibilité de l'outil

Visibilité des collisions

Visibilité du brut et du fini

Visibilité des trajectoires

Au lieu de saisir tous les paramètres de chacune de ces icônes, il est aussi possible de copier ceux déjà saisis dans une opération en faisant simplement glisser la souris (avec le clic gauche) de cette opération depuis le tri des opérations vers l'icône où l'on désire faire la copie.
