Piquage
|
Piquage |
Le but est de réaliser un piquage d'angle.
Ainsi, il sera possible de plonger avec un outil de n'importe quel forme suivant la direction donnée par l'inclinaison de cet outil afin de dégager l'angle sur un épaulement par exemple.
Il y a plusieurs façons de sélectionner de la géométrie:

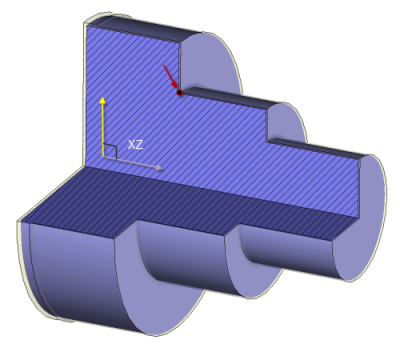

Un point dans le plan de tournage XZ
 |

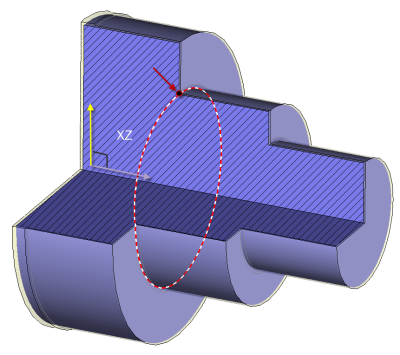

Une arrête circulaire sur la pièce
 |

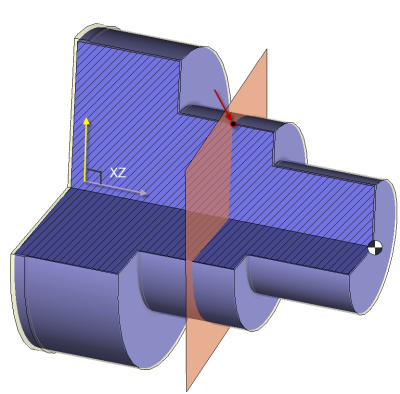

ou un plan.
 |
Il
suffit ensuite de renseigner la distance de plongée qui correspond
à la profondeur d'usinage et la distance d’approche qui correspond
à la distance d'approche en vitesse de travail avant la géométrie à usiner.
 |
 |
Distance de plongée |
Distance d'approche |
Gestion des visibilités lors
de l'édition de l'opération: cliquez sur les icônes ci-dessous
Visibilité de la machine |
Visibilité des posages |
Visibilité de l'outil |
Visibilité des collisions |
Visibilité du brut et du fini |
Visibilité des trajectoires |
|
|
|
|
|
|
|
|
