Détourage 5D

But

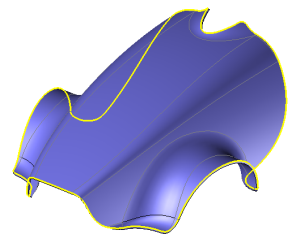

Créer une opération d'usinage en 5 axes continu orthogonale à une pièce le long d'une courbe. L'objectif étant de garder l'axe outil normal à la pièce usinée tout au long de la trajectoire en faisant évoluer les axes A, B ou C.

Fonctionnement

Dans tous les cas il est nécessaire de définir la géométrie à usiner, c’est pourquoi le bouton géométrie a une étoile (il s'agit d'une esquisse le plus souvent 3D).

La courbe à usiner doit être sur la pièce.

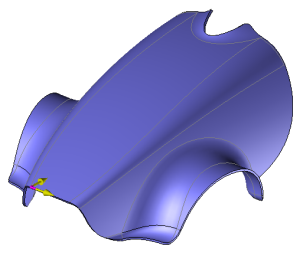

Le détourage 5D est un usinage sur courbe il est donc nécessaire de définir le coté matière. La flèche doit pointer vers la matière.
Une seconde flèche permet de définir le sens d'usinage si le sens d'usinage est de type "Défini"

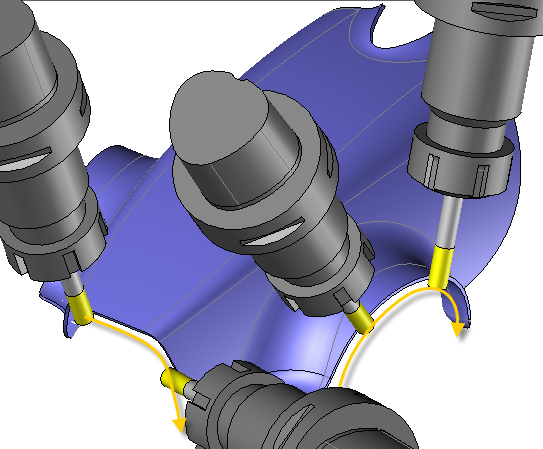

Il suffit ensuite d'orienter l'outil le long de la géométrie.

Aucune

Aucune orientation n'est défini par rapport à la pièce, l'outil garde l'orientation par défaut de la broche. Il n' y aucun mouvement sur les axes rotatif de la machine

Surface

L'outil s'oriente suivant la normale des surfaces sélectionnées. Les surfaces sélectionnées doivent être en contacte avec la courbes à détourer.

Pièce

L'outil s'oriente automatiquement suivant la normale des surfaces de la pièce les plus proche de la courbes à détourer.

C’est le bouton 5 axes qui définit tous les paramètres liés au 5 axes comme :

Les formes de sécurité

Les formes de sécurité (dépendant généralement de la cinématique machine)

Ainsi on conseillera :

Le parallélépipède pour les machines tête-tête.

Le cylindre pour les machines plateau-tête.

Le plan pour les machines plateau-plateau.

- Les types de remontée
- Les limites angulaires et le déroulage des câbles
- Les limites angulaires sont définies dans la machine, mais elles peuvent être modifiées localement dans l’onglet "Axe".
- La gestion des courses lorsqu’une butée angulaire est atteinte.

Le dépinçage longitudinal et transversal.

Exploitation

A l'aide du menu 4D/5D , sélectionner le menu "Détourage 5D...".

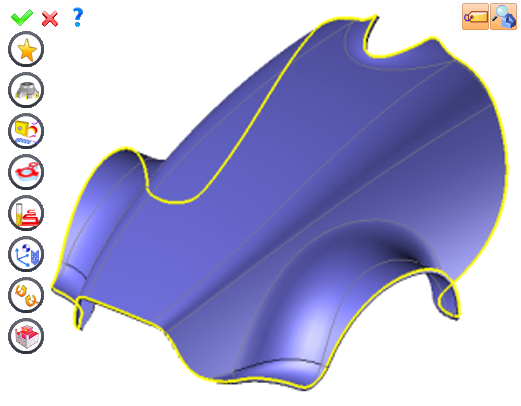

Un bandeau d'icônes apparaît à gauche de l'écran ainsi qu'une étiquette sur la partie graphique.

Il est alors possible de modifier des valeurs en

Sélectionnant dans l'étiquette la valeur à modifier. L'étiquette est le tableau représenté dans l'image du dessus en haut à droite. En fait, toutes les valeurs de l'étiquette sont des champs présents dans une des icônes de la partie gauche. Ces valeurs sont placées dans l'étiquette pour un accès plus rapide.

Sélectionnant les valeurs encadrées dans la zone graphique ou en tirant sur les flèches. Comme pour les valeurs de l'étiquette , ces champs sont des champs présents dans une des icônes de la partie gauche. Ces valeurs sont placées dans la zone graphique pour un accès plus rapide.

Ouvrant une des icônes de la partie de gauche.

	Choisir un favori Plutôt de que modifier n valeurs, il est possible avec cette option de pouvoir récupérer (ou sauvegarder) des valeurs déjà saisies.
	Choisir l'outil à utiliser Par défaut,si l'outil de l'opération précédente peut être utilisé, celui-ci est re-utilisé pour cette opération (Le nom de l'outil apparaît alors sur la zone graphique à côté de ) Si l'outil précédent ne convient pas ou si c'est la première opération, il est impératif de sélectionner un outil pour valider l'opération ()
	Définir les conditions de coupe de l'opération C'est avec cette icône qu'il est possible de modifier les conditions de coupe de l'opération en cours.
	Définir ou ajouter la (les) géométrie(s) à usiner C'est avec cette icône qu'il est possible de sélectionner (ou ôter) les géométries à usiner. En sélectionnant d'abord la géométrie et en utilisant "Usinage en bout" avec un clic doit de la souris, cette géométrie est automatiquement ajoutée. Il n'est donc pas nécessaire d'accéder à cette icône pour cela Définir des limites pour l'usinage Il est aussi possible d'appliquer des limitations (XYZ ou contour) à l'opération en cours.
	Définir tous les paramètres l'usinage Chaque usinage a des paramètres particuliers. C'est avec cette icône que nous avons accès à tous les paramètres (comme les surépaisseurs, altitudes, mode de descentes, modes d'usinage, ...)
	Définir des paramètres du fichier Iso C'est avec cette icône qu'il est possible de définir le commentaire à utiliser pour le code Iso ou de décider des matrices de plans inclinés à utiliser.
	Définir les axes colinéaires C'est icône n'est disponible que lorsque l'on a choisi une machine avec des axes colinéaires. C'est avec cette icône que l'on va décider quel axe sera piloté par l'opération. On peut aussi décider la valeur de sortie de l'axe qui restera fixe.
	Définir des paramètres pour le 5 axes C'est avec cette icône qu'il est possible de définir les paramètres propre aux usinages 5 axes.
	Définir les propriétés de l'opération C'est avec cette icône qu'il est possible de définir si par exemple on désire la mise à jour du brut ou bien de demander à calculer le résultat plus tard.
	Valider Afin de valider l'opération en cours, il suffit d'appuyer sur cette icône de faire un clic droit en dehors de la fenêtre puis utiliser le menu "OK"
	Annuler Si on désire annuler cette opération, il suffit d'appuyer sur cette icône
	Aperçu Afficher ou masquer la zone d'usinage. Lorsque celle-ci est masquée, le calcul de cette zone n'est pas effectué et nous avons donc des temps de réponse améliorés.
	Montrer l'étiquette Permet d'afficher ou masquer l'étiquette de la zone graphique.
