Pour éditer les normales d'une opération 5 axes, il suffit de faire un clic droit sur l'opération dans le gestionnaire des opérations et de choisir la fonction "Modification des normales"
|
Mouvements de liaisons Méthodes Mesurer la distance entre l'outil et la pièce Rechercher Opération CN annexes Afficher / Cacher les normales Editer les points technologiques... Détails de l'usinage... Changer de programme Options de visu... Génération des blocs... Paramètres d'opération CN Editer... Modification des normales
|
La modification des normales est appliquée sur un groupe de sélection. Par défaut, si on ne crée pas de groupe de sélection, on applique la modification sur toutes les normales.
Avant d'appliquer une modification des normales, il faut s'assurer que :
- Le groupe de sélection comportant les normales à modifier est crée dans la bulle : groupe de sélection
- Le groupe de sélection est bien sélectionné dans la bulle : modification des paramètres
L'icône modification des normales permet alors de modifier manuellement des normales calculées par TopSolid.
|
Modification des normales Modification de normale
Valeur Rotation Radial Rotation Axial |
 |
Permet de mettre à jour graphiquement les modifications sur les normales sélectionnées. Lorsque le fond du bouton est orangé, les normales se mettent a jour graphiquement. |
|
 |
Permet d'ajouter un type de modification sur les normales sélectionnées.
|
|
 |
Permet de supprimer un type de modification. |
|
 |
Permet de désactiver un type de modification : - - |
|
 |
Permet de visualiser sous forme d'un graphique les variations angulaires des normales. |
L'icône "modification des paramètres" regroupe les différents groupes de normales sélectionnés et permet donc de choisir les normales à modifier.
|
Modification des paramètres Toutes les normales Toutes les normales Groupe de sélection 1 * Nouvelle sélection |
L'icône" groupe de sélection" permet de modifier et de supprimer des groupes.
|
Groupe de sélection Toutes les normales Groupe de sélection 1 Groupe de sélection 2 |
 |
Permet de créer un nouveau groupe. |
|
 |
Permet de modifier la sélection des normales dans un groupe :
"Sélection par distance" sélectionnera toutes les normales dont la distance à un point est inférieure à une distance donnée. "Renseigner l'intervalle" permettra de directement renseigner les index des normales, sous la forme [4 ; 8][9 ; 52][89 ; 89]. |
|
 |
Permet de supprimer un groupe. |
|
 |
Permet de faire l'intersection entre plusieurs groupes (pour que cette option soit active il suffit de sélectionner au moins deux groupes à l'aide de la touche "Ctrl"). |
|
 |
Permet d'unir plusieurs groupes entre eux (pour que cette option soit active il suffit de sélectionner au moins deux groupes a l'aide de la touche "Ctrl") |

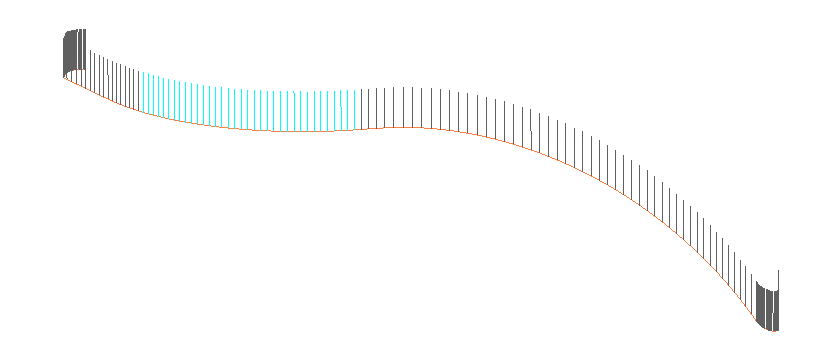

Par défaut au départ toutes les normales sont sélectionnées pour les modifications (les normales sélectionnées sont de couleur cyan), pour ne choisir que certaines normales il suffit de cliquer dessus ou de sélectionner les normales à modifier en mode fenêtre.
Dans les options générales :
- Il est possible de demander de continuer à voir les normales lorsque l'on quitte la fonction modification des normales. Il suffit de cocher l'option "toujours afficher l'analyse des normales".
La valeur numérique permet de régler la longueur de visualisation.
- Il est possible de simuler la position de l'outil sur les normales en cliquant sur l'icône
indique que la modification est inactive.
indique que la modification est active.
