Rainurage
|
Rainurage |
Réaliser une rainure en effectuant une succession d’allers et retours, tout en descendant dans la matière.
La stratégie de descente est paramétrable par l’utilisateur. TopSolid'Cam préconise un nombre de passes en Z en fonction de la quantité de matière à retirer et des conditions de coupe de l’outil appelé.

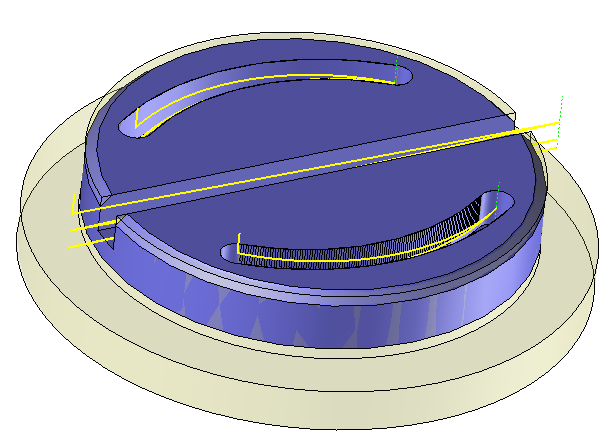

Cycle en pente |
Cycle en ZigZag |
Cycle Carré |
|
|
|
Cette fonction permet de réaliser les rainures peu précises, là où un
seul passage, dans le sens de la largeur, suffit (dans ce cas, la largeur
de la rainure détermine la valeur du diamètre de l’outil à utiliser).
Cependant, elle permet également d’effectuer l’ébauche des rainures précises,
à condition de l’inclure dans un procédé d’usinage complet.

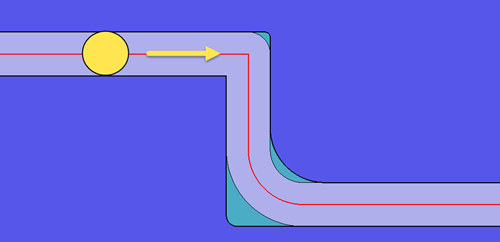

L'utilisation du filaire autorise dans la géométrie la présence d'angles vifs ou de coins dont le rayon est inférieur au rayon d’outil.
TopSolid'Cam génère dans ce cas de la matière résiduelle qui sera reconnue automatiquement par les opérations de reprise d’usinage.
 |
L'utilisation de la topologie (en cliquant la face du fond de la rainure) n'autorise pas d'angle vif sur les flancs.

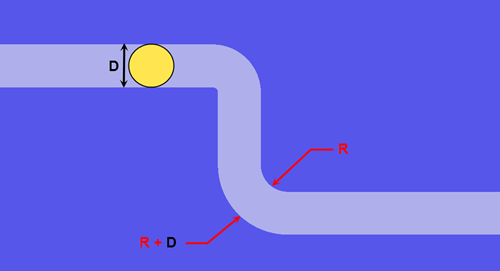

Les rayons extérieurs doivent être égaux aux rayons intérieurs "R" plus le diamètre "D" de l'outil pour que TopSolid puisse calculer le profil milieu de la rainure.
 |
L'utilisation
de la topologie implique que les faces verticales de la rainure ne soient
pas dépouillées.
Lors du réglage des paramètres d’usinage dans les boîtes de dialogue, la zone réellement usinable est visualisée par un hachurage interactif.
Une opération de rainurage suppose une descente dans la matière ! Plusieurs modes de réalisation sont disponibles, en fonction de l’outil choisit par l’opérateur.
A l'aide du menu 2D/3D sélectionner Rainurage ou avec la souris ( sélection d'une face horizontale avec le bouton droit), sélectionner Autres/ Rainurage.

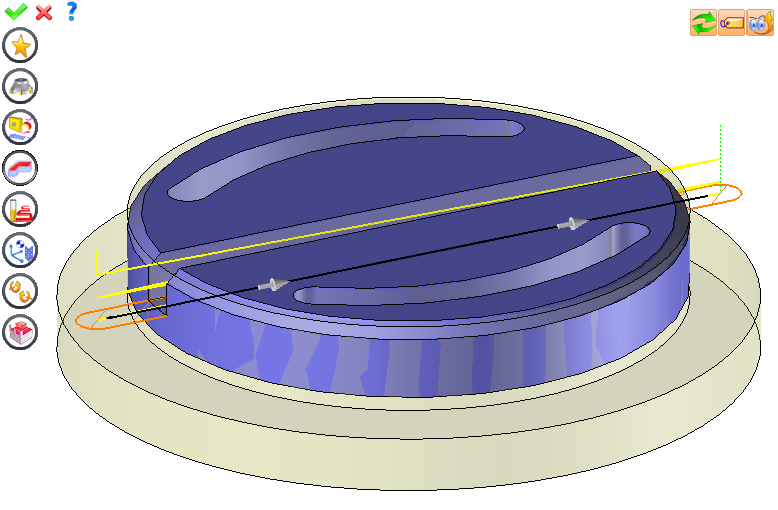

Un bandeau d'icônes apparaît à gauche de l'écran ainsi qu'une étiquette sur la partie graphique.
Choisir l’outil nécessaire à la réalisation de l’opération.
Par
Défaut TopSolid'Cam sélectionne l'outil précédemment utilisé aucun filtre
n'est réaliser sur l'outil pour que le diamètre soit inférieur ou égal
à la largeur supposée de la rainure.
Il peut arriver que l’utilisateur veuille effectuer une rainure qui ne possède pas de face horizontale (cas d’une rainure sans fond). Dans ce cas, il lui suffit de cliquer sur l’une des faces montantes représentant un congé verticale,il n'est pas possible de sélectionner une face verticale plane. Dans ce cas de figure, L'opérateur doit au préalable créer une esquisse définissant la trajectoire de l'outil.
Un aperçu de la zone d'usinage est représenté par un hachurage orange et des flèches grises présentent sur la trajectoire permettent d'inverser le sens d’usinage de la première passe.
Il est alors possible de modifier des valeurs en
Sélectionnant dans l'étiquette la valeur à modifier. L'étiquette est le tableau représenté dans l'image du dessus en haut à droite. En fait, toutes les valeurs de l'étiquette sont des champs présents dans une des icônes de la partie gauche. Ces valeurs sont placées dans l'étiquette pour un accès plus rapide.
Sélectionnant les valeurs encadrées dans la zone graphique ou en tirant sur les flèches (les 2 champs ayant une valeur de 0.5 dans l'image du dessus, en haut de la zone hachurée). Comme pour les valeurs de l'étiquette , ces champs sont des champs présents dans une des icônes de la partie gauche. Ces valeurs sont placées dans la zone graphique pour un accès plus rapide.
Ouvrant une des icônes de la partie de gauche.
|
Choisir un favori
Plutôt de que modifier n valeurs, il est possible avec cette option de pouvoir récupérer (ou sauvegarder) des valeurs déjà saisies.
|
|
Choisir l'outil à utiliser
Par
défaut,si l'outil de l'opération précédente peut être utilisé,
celui-ci est re-utilisé pour cette opération (Le nom de l'outil
apparaît alors sur la zone graphique à côté de
Si l'outil précédent ne convient pas
ou si c'est la première opération, il est impératif de sélectionner
un outil pour valider l'opération (
|
|
Définir les conditions de coupe de l'opération
C'est avec cette icône qu'il est possible de modifier les conditions de coupe de l'opération en cours.
|
|
Définir ou ajouter la (les) géométrie(s) à usiner
C'est avec cette icône qu'il est possible de sélectionner (ou ôter) les géométries à usiner. En sélectionnant d'abord la géométrie et en utilisant "Usinage en bout" avec un clic doit de la souris, cette géométrie est automatiquement ajoutée. Il n'est donc pas nécessaire d'accéder à cette icône pour cela
Définir des limites pour l'usinage
Il est aussi possible d'appliquer des limitations (XYZ ou contour) à l'opération en cours.
|
|
Définir tous les paramètres d'usinage
Chaque usinage a des paramètres particuliers. C'est avec cette icône que nous avons accès à tous les paramètres (comme les surépaisseurs, altitudes, mode de descentes, modes d'usinage, ...)
|
|
Définir des paramètres du fichier Iso
C'est avec cette icône qu'il est possible de définir le commentaire à utiliser pour le code Iso ou de décider des matrices de plans inclinés à utiliser.
|
|
Définir les axes colinéaires
Cette icône est disponible que si la machine courante possède des axes colinéaires. C'est avec cette icône que l'on décidera quel axe sera piloté par l'opération. On pourra aussi décider de la valeur de sortie de l'axe qui restera fixe.
|
|
Permet d’ajouter un axe ou plusieurs axes à l'usinage courant
Comme par exemple sur une machine 4 ou 5 axes faire des usinages radiaux ou axiaux. |
|
Définir les propriétés de l'opération
C'est avec cette icône qu'il est possible de définir si par exemple on désire la mise à jour du brut ou bien de demander à calculer le résultat plus tard.
|
|
Valider
Afin de valider l'opération en cours, il suffit d'appuyer sur cette icône de faire un clic droit en dehors de la fenêtre puis utiliser le menu "OK"
|
|
Annuler
Si on désire annuler cette opération, il suffit d'appuyer sur cette icône
|
|
Aperçu
Afficher ou masquer la zone d'usinage. Lorsque celle-ci est masquée, le calcul de cette zone n'est pas effectué et nous avons donc des temps de réponse améliorés.
|
|
Montrer l'étiquette
Permet d'afficher ou masquer l'étiquette de la zone graphique.
|
|
Mise à jour de l'édition
A chaque fois qu'un paramètre est modifié (comme la prise de passe axiale), tous les calculs pour remettre à jour la zone hachurée ainsi que la trajectoire sont déclenchés. Il se peut donc que la modification d'un paramètre devienne longue. Dans de nombreux cas, nous souhaitons modifier plusieurs paramètres avant de remettre à jour les calculs. Il suffit donc dans ce cas, d'appuyer sur cette icône. Dans ce cas, zone hachurée et trajectoire (par exemple) ne seront pas re calculées avant de ré appuyer sur cette icône.
|
